Au départ je me suis contenter de cette page, vite devenue insuffisante.
Puis avec les réalisations et les questions venant j'ai du compléter.

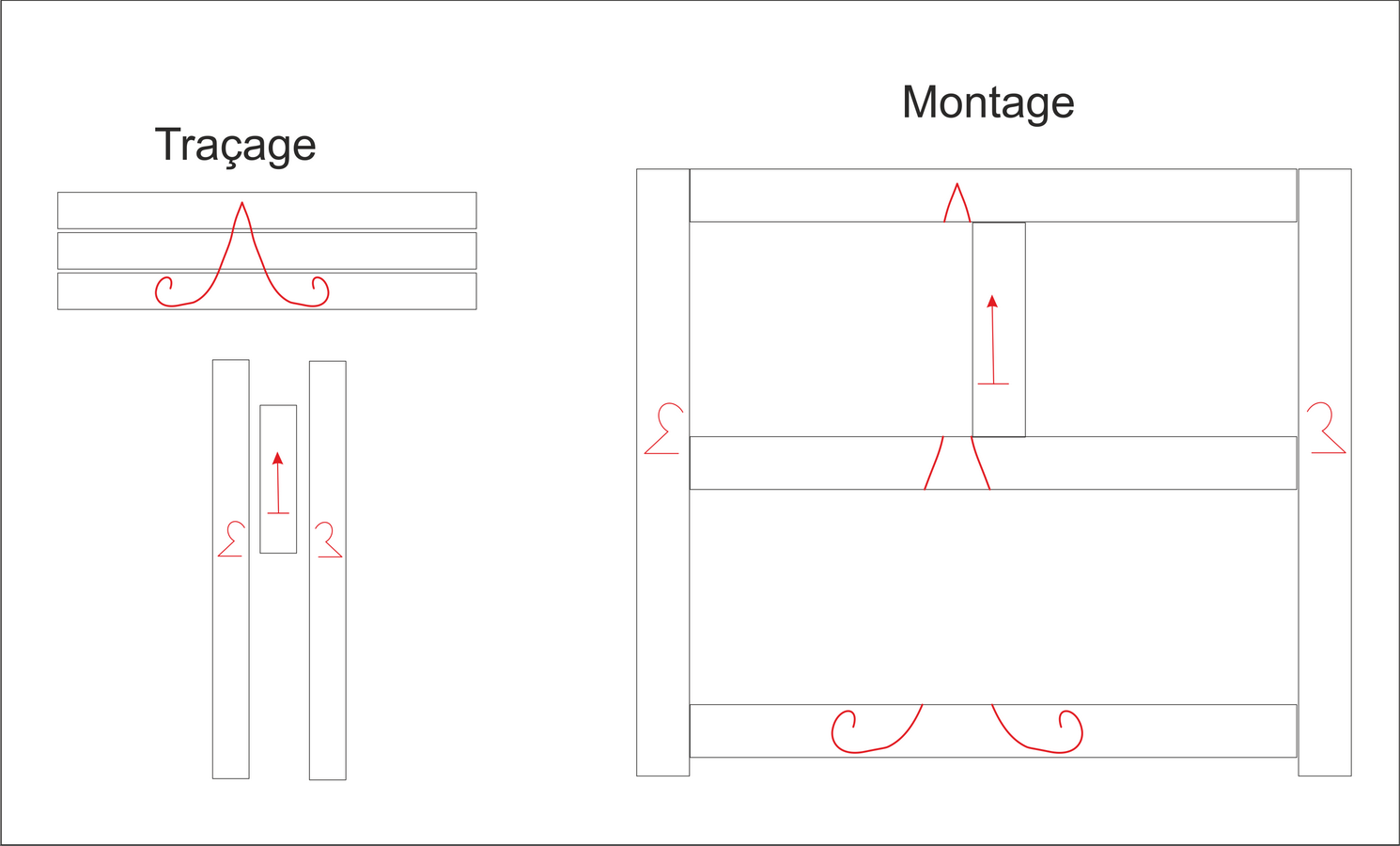

Repérage des pièces de charpentes bois



Repérage établissement des bois en charpentes bois traditionnelles


Comme dans tous les ouvrages de menuiseries il faut pouvoir se repérer: d'abord repérer le parement au moins deux faces (cacher la misère)
savoir où est le haut, le bas ce qu'il y a entre les deux.
Repérer la gauche de la droite tout cela est facile

Les tracés : erreurs à éviter



les défauts de l'équerre équerre pour traczer les charpentes bois traditionnelles Charpentes bois traditionnelles

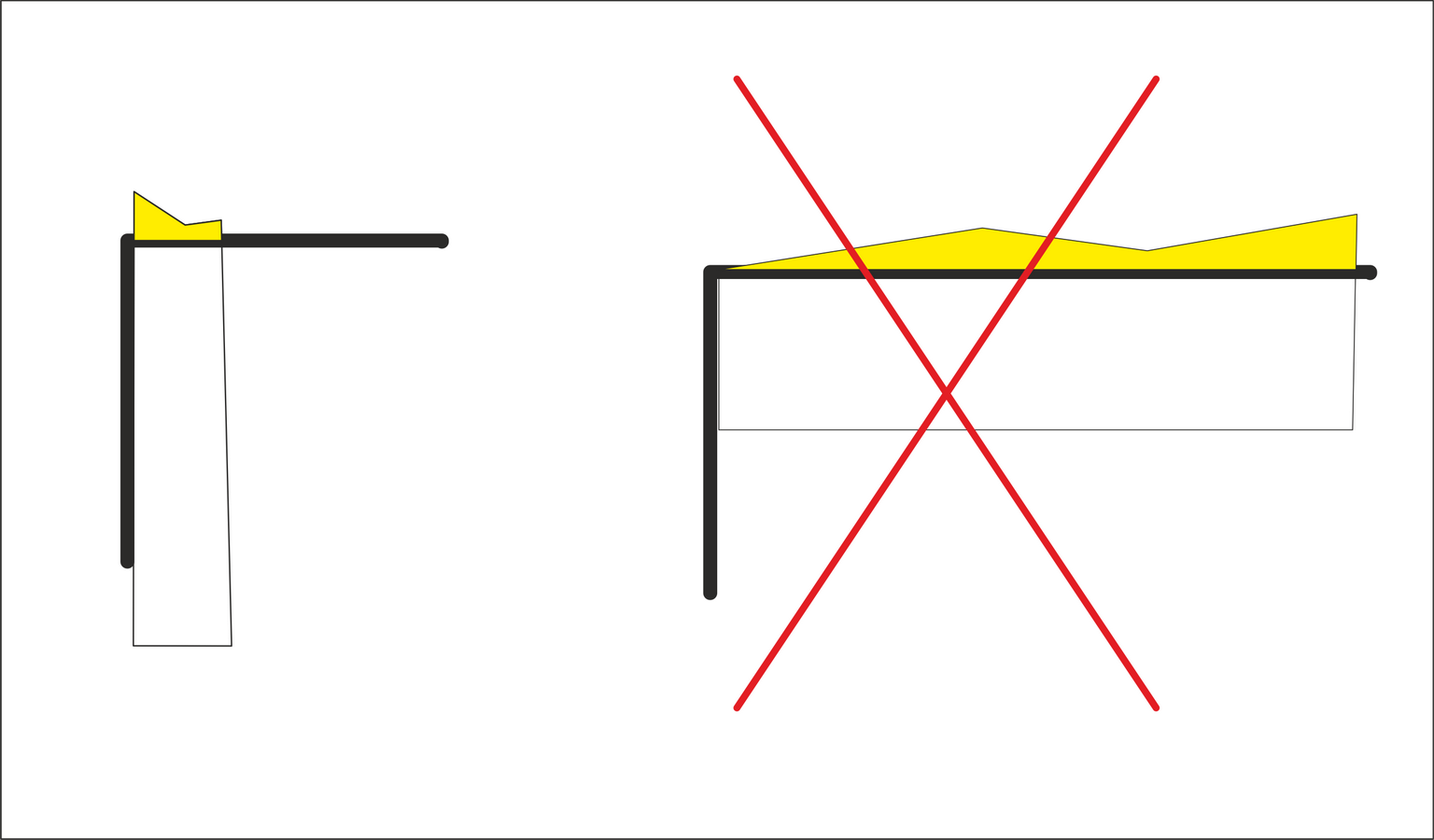

L'équerre un instrument pas toujours adapté
Utilisé uniquement pour des tracés de quelques cm
Parce que les bois les plus droits sont toujours un peu tordu... on ne fait jamais confiance à leur rectitude
et que la longueur amplifie l'écart de départ
impossible de faire plaquer un grand bois forcément tordu sur la petite équerre
on utilise les plus grande longueur: plus on est prêt de l'extrémité plus on est précis
qu'importe si entre les 2 points la pièce de bois est tordue, ce qui n'est pas le cas si on utilise l'équerre
traçage des fermes
pour les raisons qui précèdent on positionne les pièces au sol et on trace les coupes sur place
au lieu de tracer les coupes puis ensuite voir ce que donne le montage

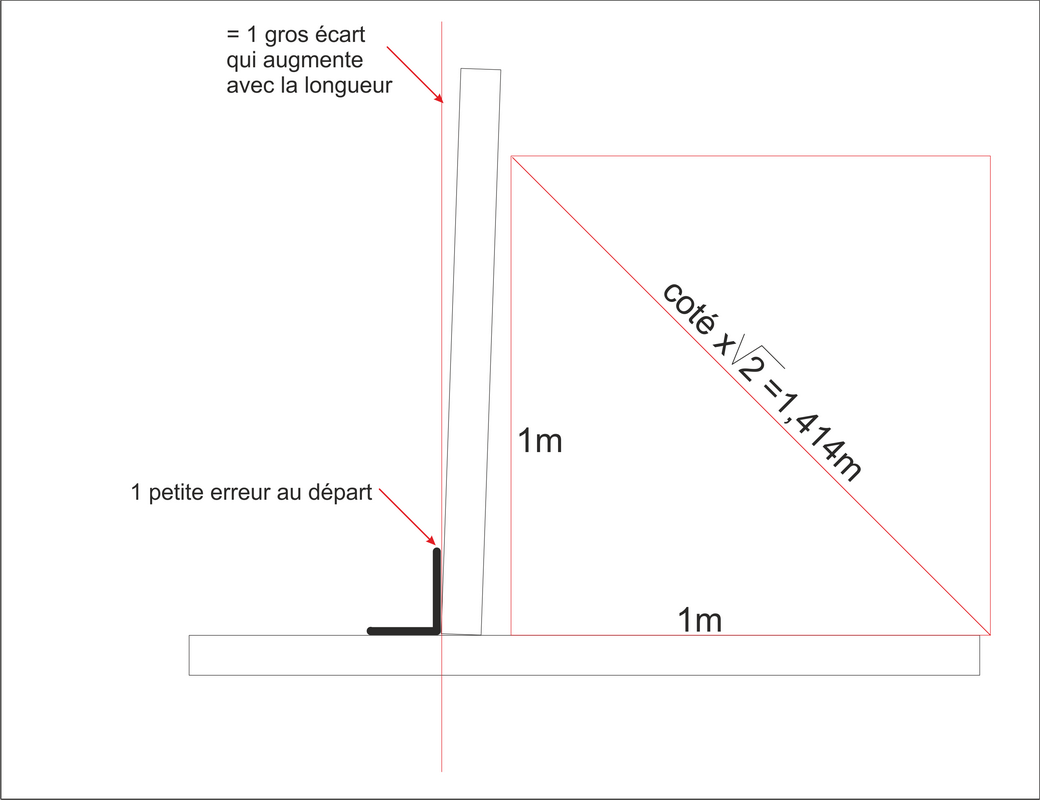

Utiliser les propriétés du carré
c'est bien plus précis que de se servir d'une équerre
Pour les mêmes raisons pour tracer ou usiner
prendre comme reférence les grandes faces bien droites et tracer ou usiner les petites
c'est plus précis et il y a moins de travail

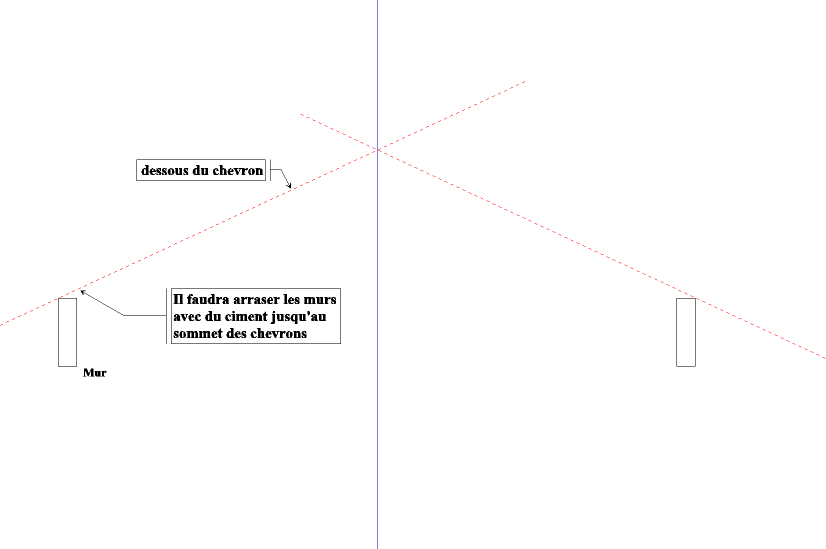

Le toit sur les murs

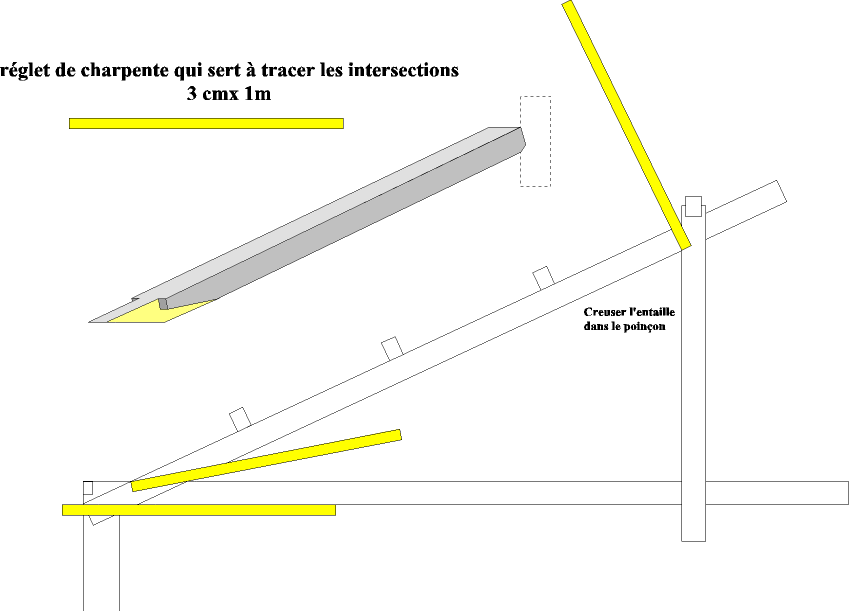

Le réglet de charpente

Le réglet pour le traçage des coupes en charpente bois traditionnelles
pour le traçage

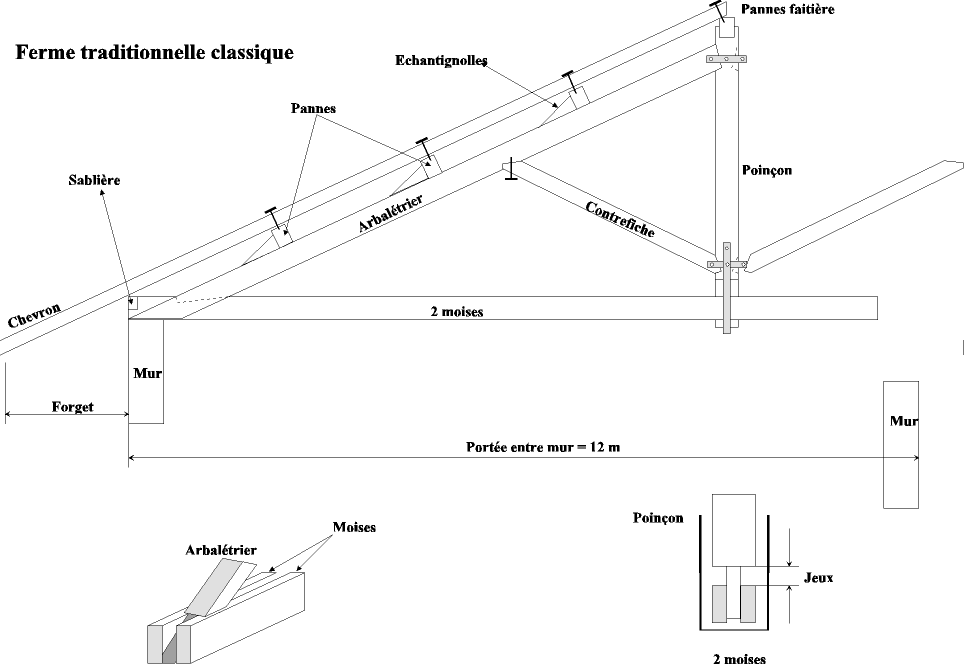

Montage du toit

Montage du toit charpentes bois traditionnelles

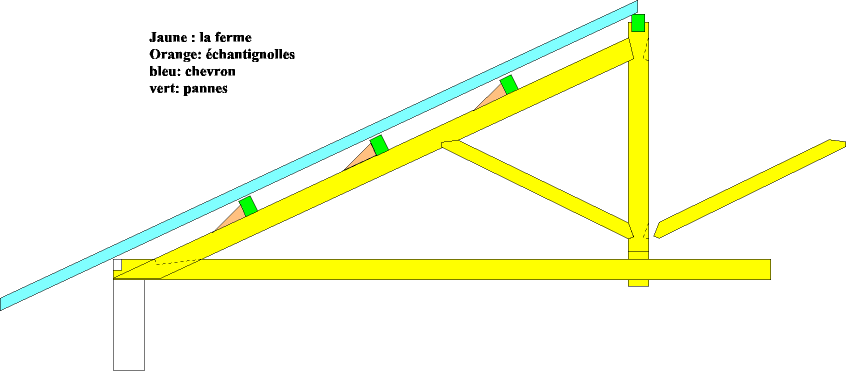

Montage de la charpente

Montage de la charpente bois traditionnelles

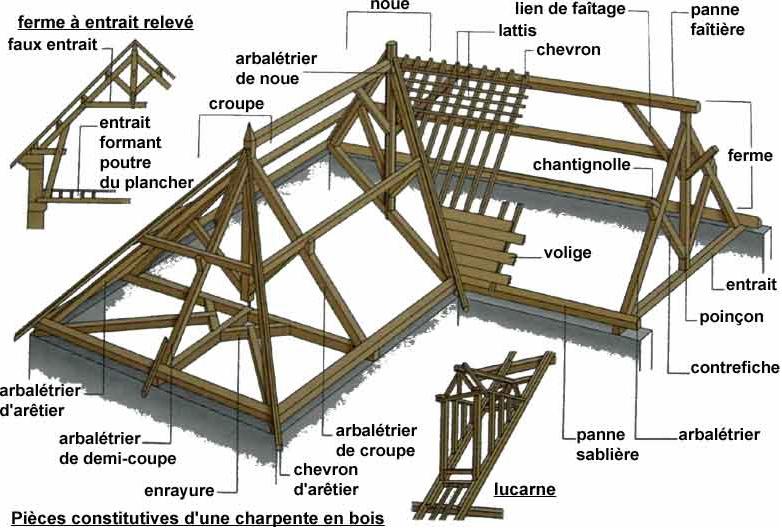

Le nom des éléments en charpente




Le nom des éléments en charpente bois traditionnelles

Le nom des éléments en charpente bois traditionnelles
