Charpente la couverture chevrons, pannes, voliges poids et portées

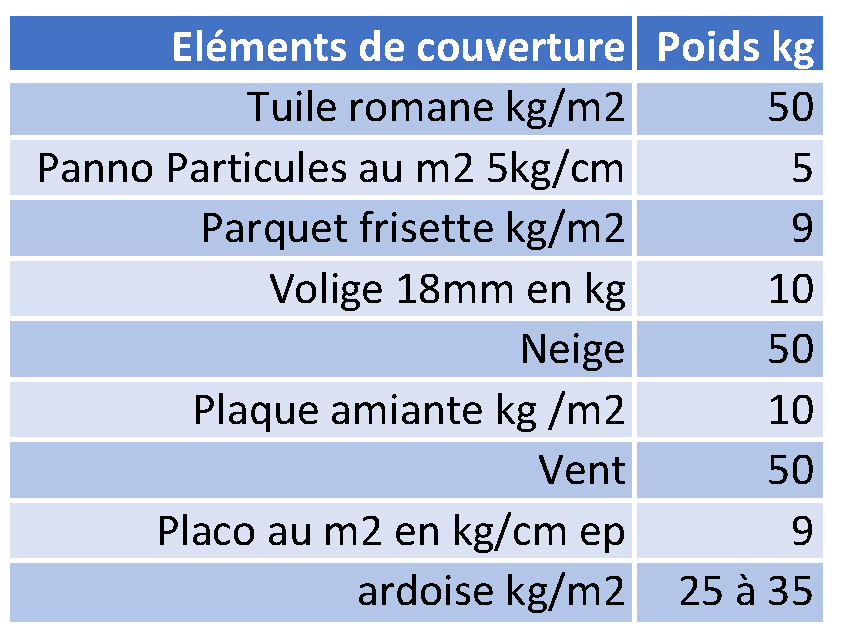

Principe des charges sur la couverture d'un toit




Charpente légère on considère une charge de 100 kg/m2.
Sinon on prends 150 kg/m2 pour nos climats (surcharges incluses).

Il suffit de calculer la surface qui est en charge sur une panne ou un chevron voir ci-dessus et de multiplier par la charge choisies 100 ou 150 kg /m2.

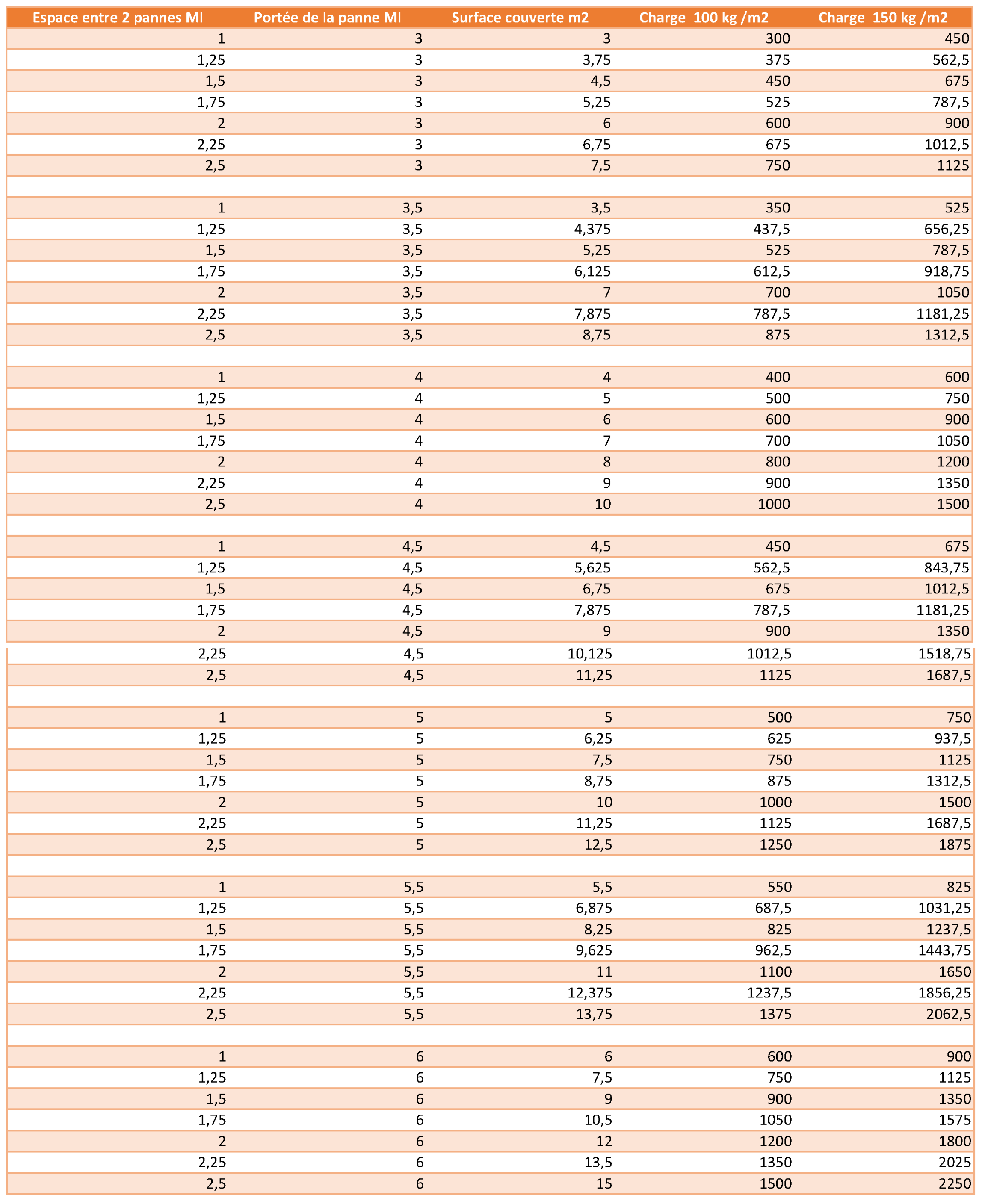

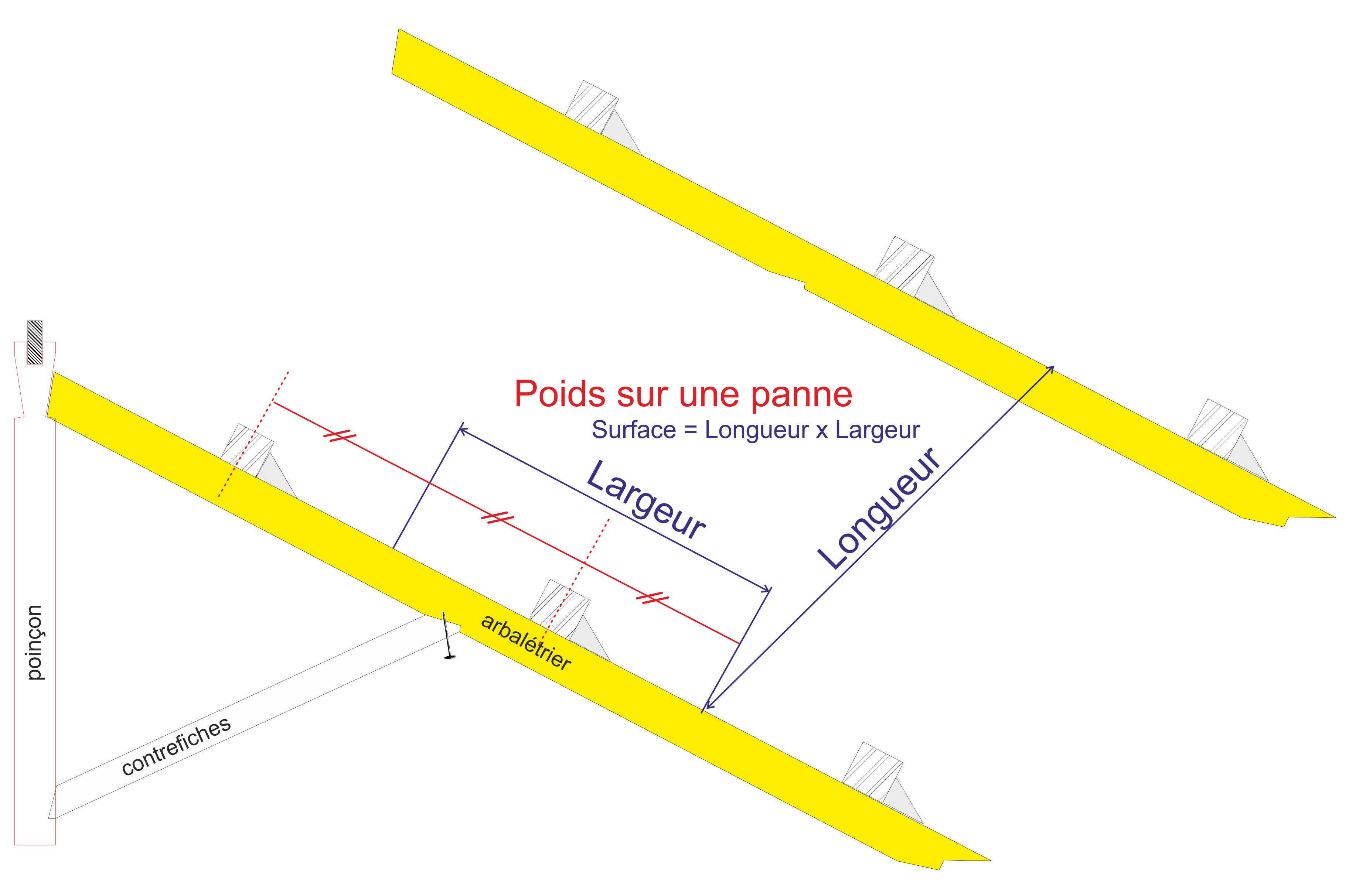

Couverture poids sur les pannes

Charpentes bois traditionnelles chevrons
Charpentes bois traditionnelles chevrons

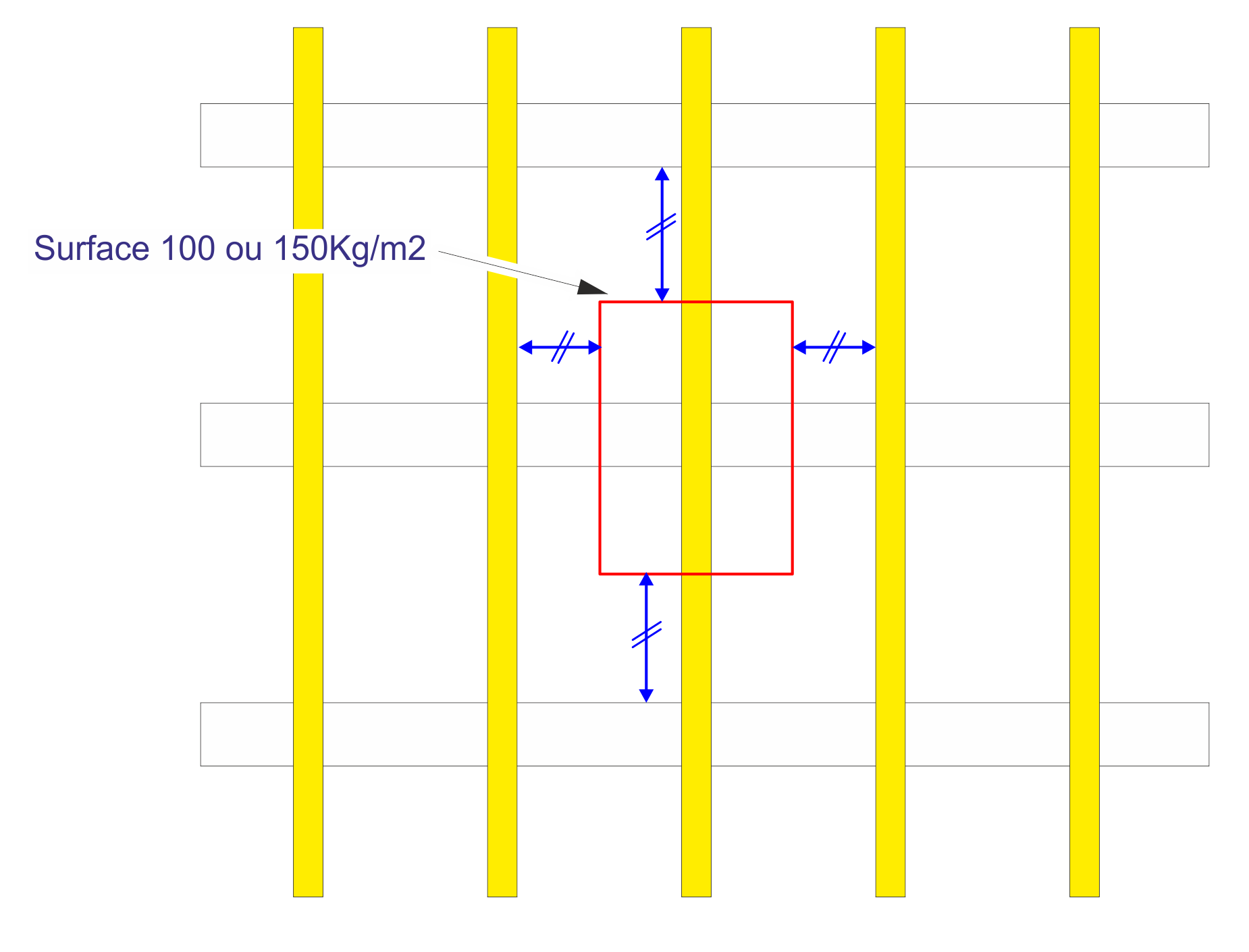

Couverture poids sur les chevrons

Charpentes bois traditionnelles chevrons
Charpentes bois traditionnelles chevrons

Les chevrons d'une charpente bois

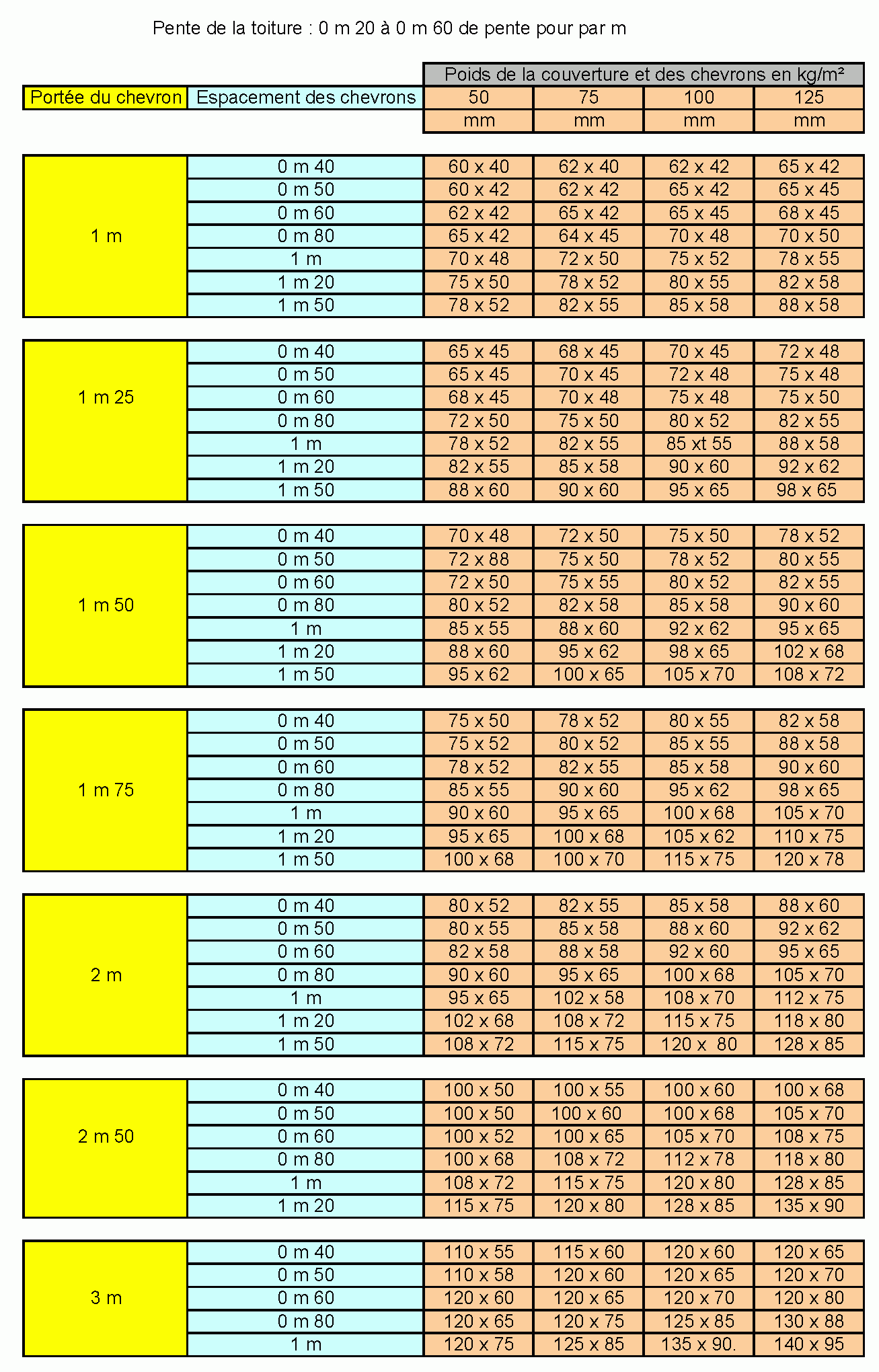

Savoir quelle section de chevron prendre ?

Charpentes bois traditionnelles chevrons

Les pannes d'une charpente bois

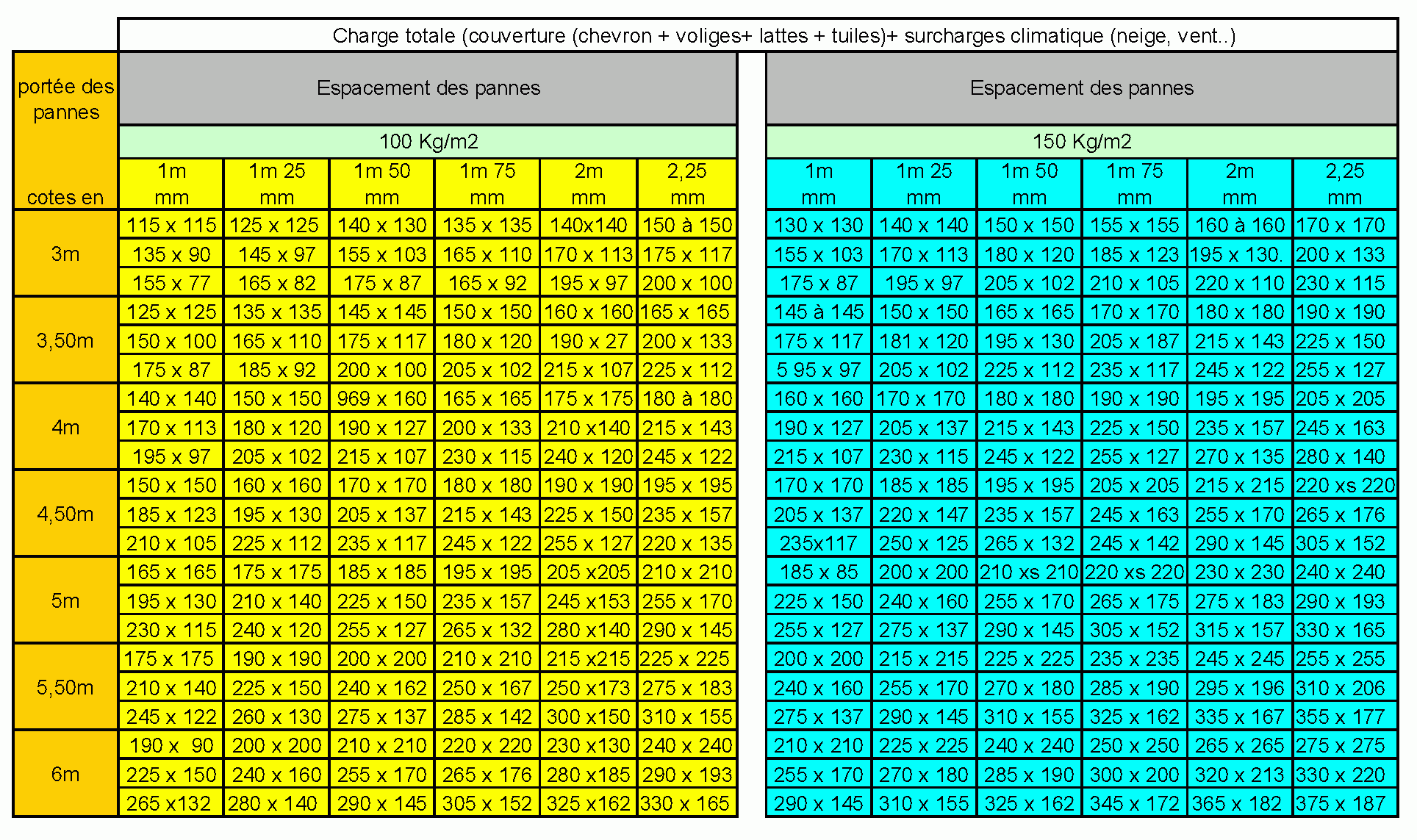

Savoir quelle section de pannes prendre ?

Charpentes bois traditionnelles pannes

Voliges

Charpentes bois traditionnelles
  • Un coup de vent: une tuile se lève et vous ramassez votre toit par terre au bout de quelques fois vous faites ce que vous auriez du faire dès le début: vous voligez. économie de bout de chandelles.
  • meilleure répartition des charges
  • des bestioles en moins
  • isolation passive améliorée des économies de chauffage qui paient très vite un bon voligeage

Si vous n'êtes pas un professionnel de la charpente attention

Le degré de sèchage à bon dos

Les scieurs sont des "malins". Vous commandez une planche de 27 mm en réalité elle fera 24 mm etc.
Quand vous n'êtes pas des professionnels ils vous font un prix spécial.... Renseignez vous ailleurs, le prix est parfois du simple au double.
Attention aussi, ils essaient souvent de se débarrasser des mauvais choix que les professionnels refusent..
La volige est en générale est vendue pour du 18 mm en réalité elle fait couramment 15 ou 16 mm.
Pour limiter la perte les scieurs utilisent la partie la moins noble de l'arbre et les voliges sont souvent coupées en "queue de billard" autrement dit coniques.
Attention donc à la pose.

Rassurez vous, ils ne peuvent s'empècher d'essayer aussi avec les professionnels, une espèce de tradition.

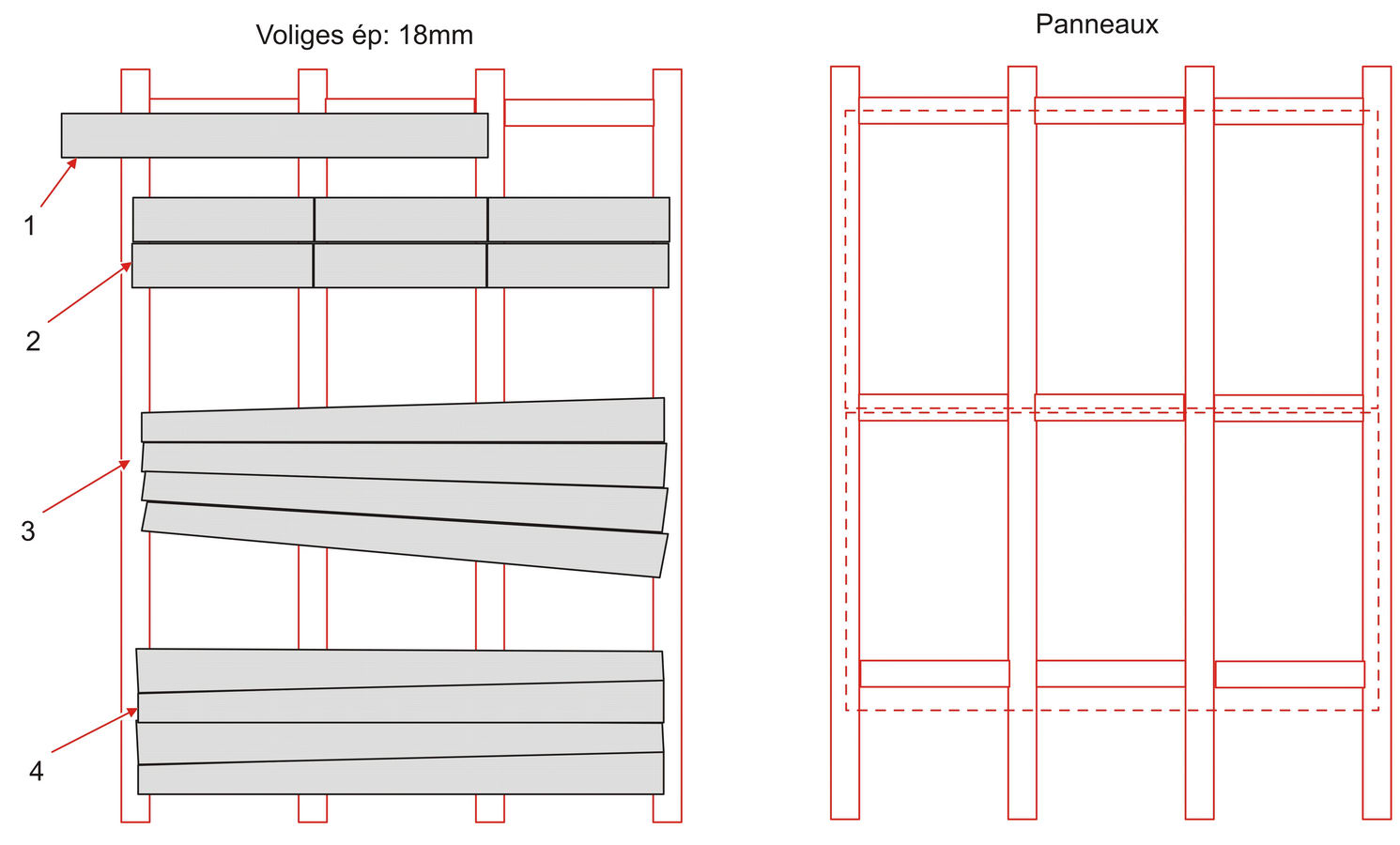

  • Prendre toujours des voliges assez longue 4m en appui sur plusieurs chevrons éviter le cas N°2. de bonne qualité car elles sont souvent fendues..
  • Cas N°1 à éviter : jamais de joints dans le vide... toujours sur un chevrons
  • alterner les queues de billard N°3 à éviter, N°4 correct de façon à garder environ 90° par rapport aux chevrons
  • un coup de "cordex"repérant le milieu du chevron,un coup de circulaire pointée la bonne profondeur sur toute la longueur du chevronles voliges sont ainsi mis à la dimension
  • A notre époque nous disposons maintenant de très bons panneaux 12 mm voir plus. Panneaux qui résistent aux intempéries et qui permettent de remplacer la voliges.
    N'hésitez pas à rajouter quelques bouts de chevrons pour faire les joints perpendiculaires. Le joint des plaques croquis de droite sera ainsi au milieu de chaque chevron vous aurez une étanchéité parfaite. les bestioles guêpes et autres rongeurs ne viendront pas nicher dans votre isolant.
    Facilité pour la pose.Pas de Fentes au clouage.
    Isolation passive excellente.
    en cas de tempête pas de possibilité au vent de s'engouffrer et d'arracher votre toit même si une tuile ce soulève.
    faciliter pour renforcer cette isolation une couche d'air de la hauteur du chevron facilitera les choses l'air est le meilleur isolant, les isolants ne font pas autre chose que de piéger des poches d'air.
    Economique dans le temps cause des économies d'énergie et sensiblement égal au prix d'achat des voliges.
