Principe d'assemblages en charpentes bois traditonnelles

Le ferrage doit être minimum

"Le fer ça attire la foudre sur le toit"...

Charpentes bois traditionnelles

Disent avec humour les gens du métier à ceux qui croient bien faire en mettant trop de ferrailles.

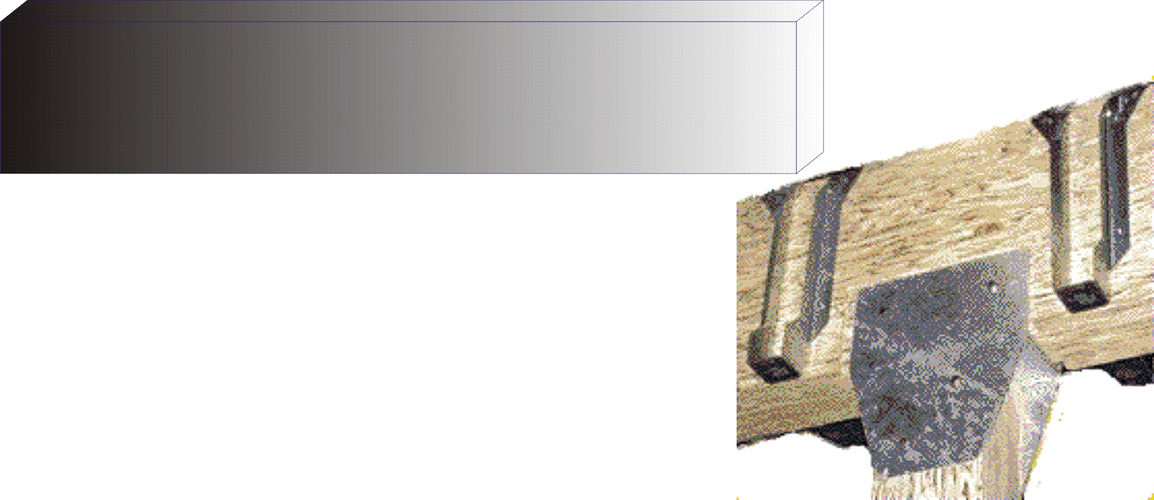

Ce que déteste les charpentiers "les mécannos" qui font de la charpente exemple ci-dessous
Pratique, demande aucune compétence, rentable donc moderne.

le principe les pièces métalliques maintiennent les bois en position afin quelles fasses le travail c'est pour cela qu'on dimensionne les bois en fonction des efforts...

En principe les pièces métalliques ne sont pas là pour supporter les efforts comme on le voit dans toutes les constructions actuelles ce qui indique de l'incompétence de l'ignorance par contre on peut employer des gens sous qualifié ou qui ne sont pas du métier et privilégier le montage au détriment de la solidité mécanique

Il fallait y penser une solive qui peut supporter des tonnes en flexion qui est fixé par 6 vis de diamêtre 4mm une stupdité mécanique.




Solution plus rationnelle et professionnelle :

Charpentes bois traditionnelles

ce sont les bois qui travaillent pas les vis de 4mm.
La section des pointes de fixation est supérieure à celle de ces vis plus grandes résistance qui se surajoute à la résistance des bois.
Un peu plus long, il faut savoir faire quand la ferraille sera rouillée, les bois seront toujours là avec la même résistance.
On peut toujours recommencer sa maison quand le crédit est payé parfois avant (Coluche) la daube est toujours plus chère au final.
Un menuisier, un charpentier en met un minimum un incompétent en surnombre.
L'assemblage n'a d'autre but de maintenir les bois dans leur position afin qu'ils puissent travailler dans de bonnes conditions, car ce sont les bois qui supportent les efforts et non pas les assemblages de ferrailles dont leur seule fonction est de maintenir les bois à leur place, notament au montage. La charpente finie on pourrait presque s'en passer.
On retrouvera cette notion tout le temps.
C'est à cela qu'on reconnait la compétence d'un charpentier.

Les "mécanos" font supporter au ferrailes en tous genres les efforts et n'utilisent pas les bois et leurs assemblages.
Tendance actuelle gain de temps, incompétence, rentabilité, rien a faire de la durée dans le temps en est l'origine.
Les origines des malfaçons dans le bâtiment sont connues et pas spécifique à la charpente.

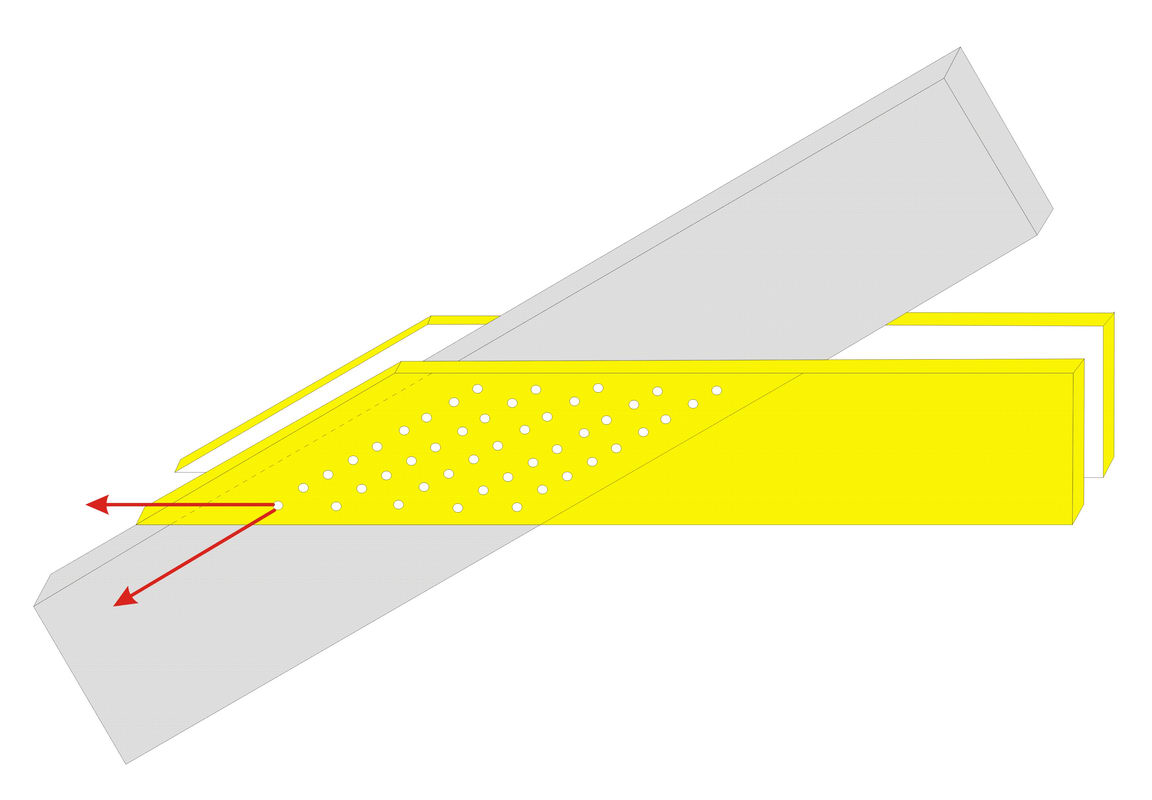

Assemblages par pointes des pièces de charpentes bois

Charpentes bois traditionnelles

les distances minima entre les pointes sont de 10 fois le diamètre.
Attention de respecter le sens des efforts.
trop de pointe = risque de fendage des bois s'ils sont minces, cloué dans les bouts dans le fluide et non pas en musique etc.
les pointes travaillent au cisaillement.
Conseiller dans les fermes légères, dans les poutres rallongées.
Chaque épaisseur de planche correspond un diamètre de clou optimum.
La direction des fibres n'influe pas sur la résistance
la section en des bois est moins affaiblie par le clouage que par le perçagecar on ne coupe pas le fil.
C'est toujours l'épaisseur de la planche la plus mince qui détermine le diamètre de la pointe.
le diamètre de la pointe correspond au huitième de l'épaisseur de la planche la plus mince.
prendre comme base une pointe correspond à une charge de 5 kg par millimètre carré.
la distance minimale de la première rangée par rapport au bord et de 12 fois le diamètre.
les treillis qui utilisent ce type de clouage doivent avoir un bombé d'environ 1 cm au milieu afin qu'en charge il soit de niveau à cause du léger fléchissement qu'entraîne cette méthode lors de la mise en charge.

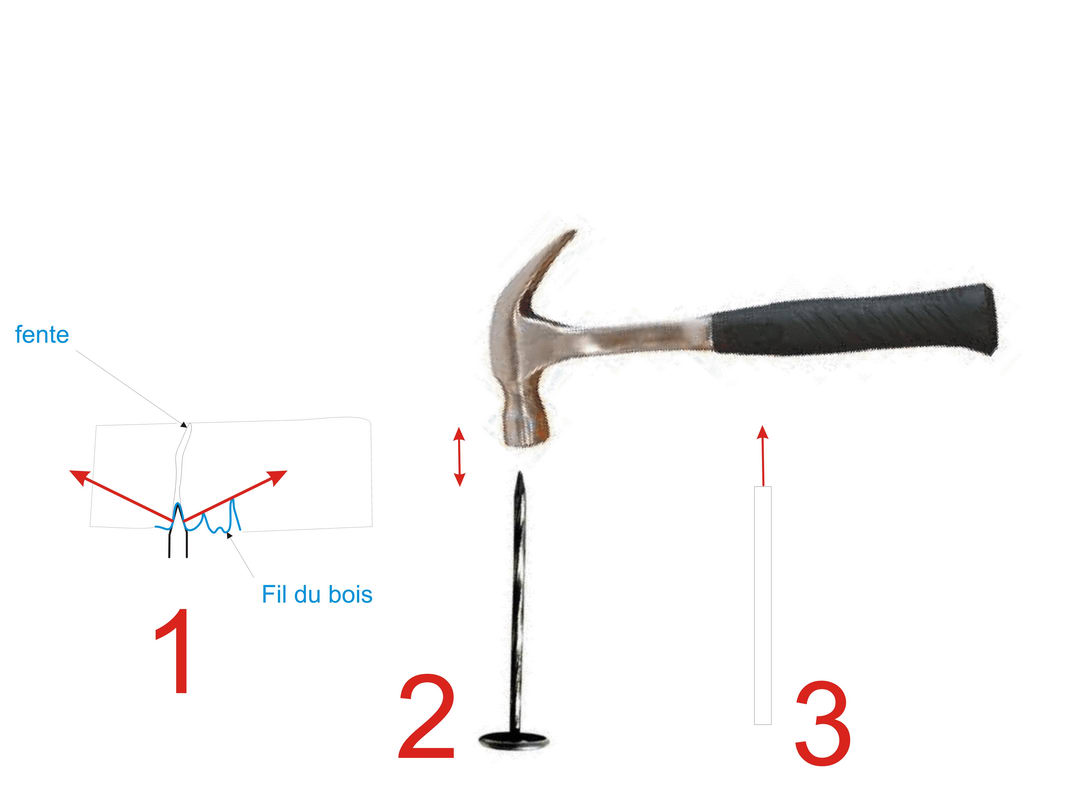

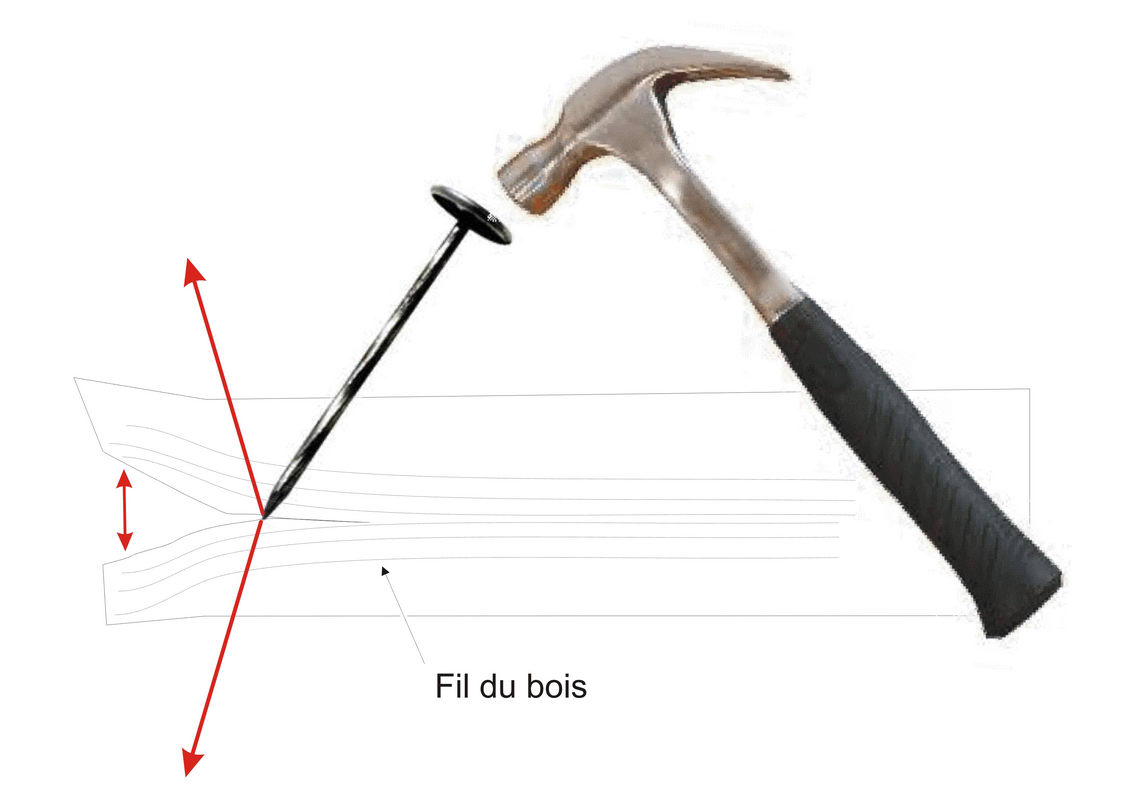

Problèmes des pointes: le fendage du bois

Charpentes bois traditionnelles Charpentes bois traditionnelles

Les fentes sont des faiblesses, il faut donc les éviter.

Plusieurs solutions :
clouer ou boulonner loin des bords.
Prendre du bois vert au lieu de prendre du bois sec.Le coeur dans une pièce de bois fendra toujours ce n'est qu'une question de temps et de séchage.
Voir le schéma ci-dessus aplatir la pointe du clou afin d'éviter les efforts qui tendent à fendre dans le sens du fil du bois.
Le mieux est de percer pour les grosses pointes dans les chevrons par exemple pointe de 140, 160,180. Il suffit de percer un trou légèrement inférieur au diamètre de la pointe, la pointe est ainsi guidée. Vous gagnerez du temps à l'enfoncer car une pointe de 180 nécessite de nombreux coups de marteaux énergiques avec le risque de tordre la pointe.

Les assemblages bois en charpentes bois

Charpentes bois traditionnelles

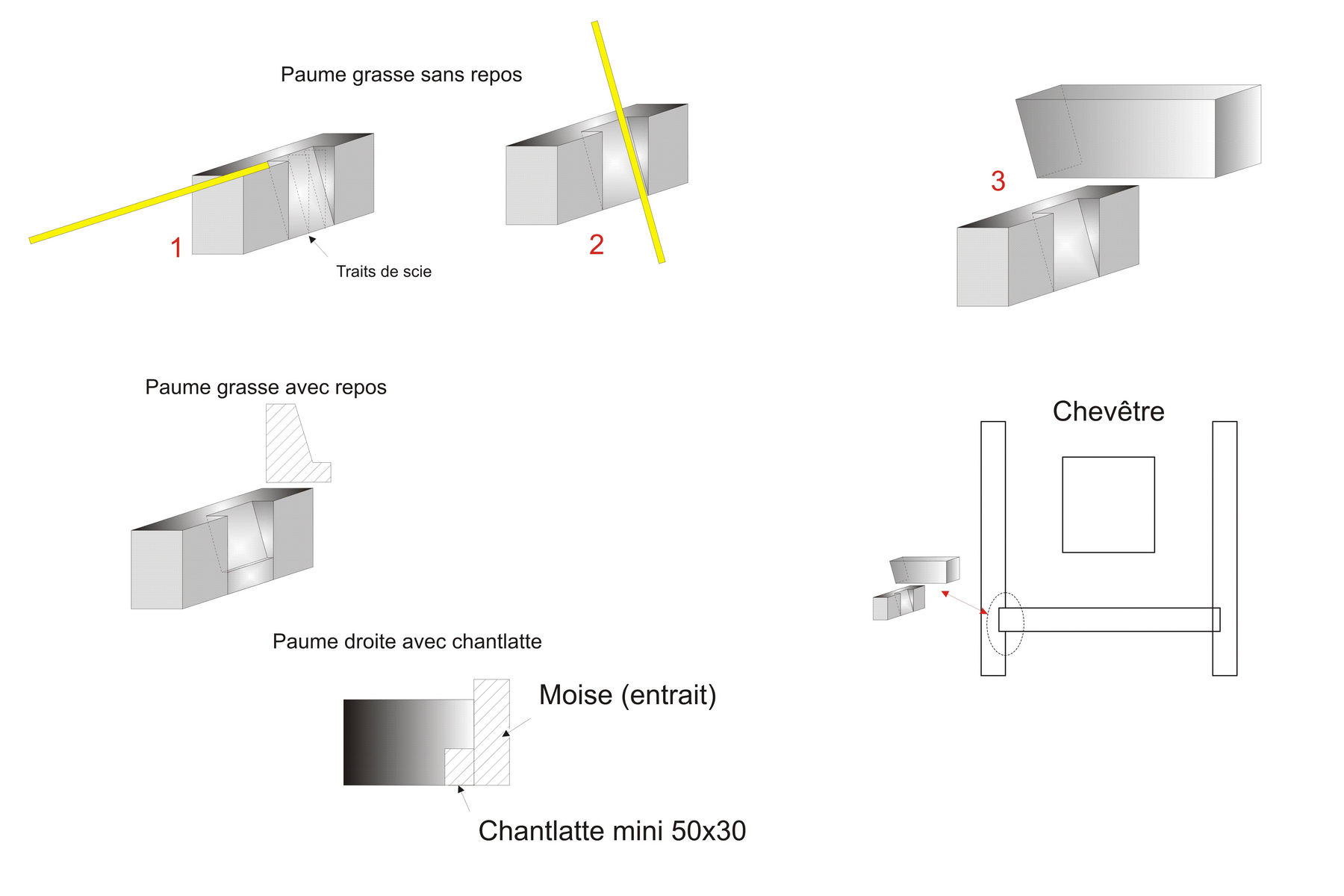

Charpente et solivage chevêtre : assemblage par "paumes"

Attention l'espace entre la cheminée et le chevêtre 17cm minimum.
Assemblage aves des pointes de 160mm ou 180mm

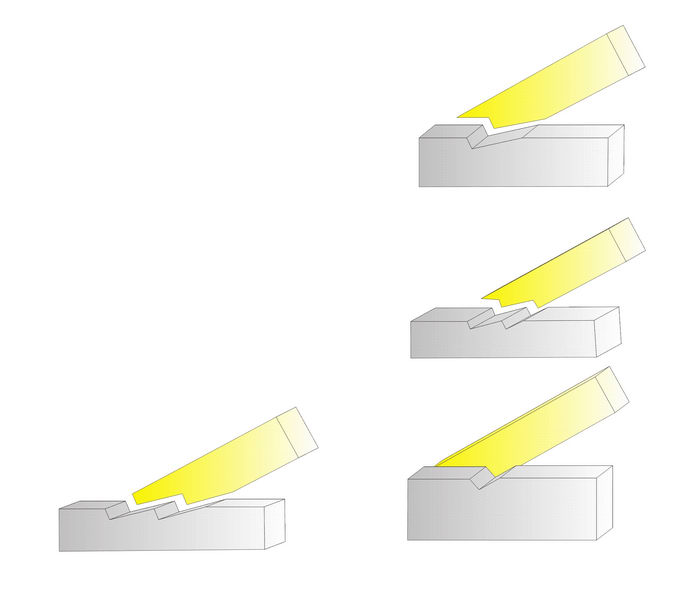

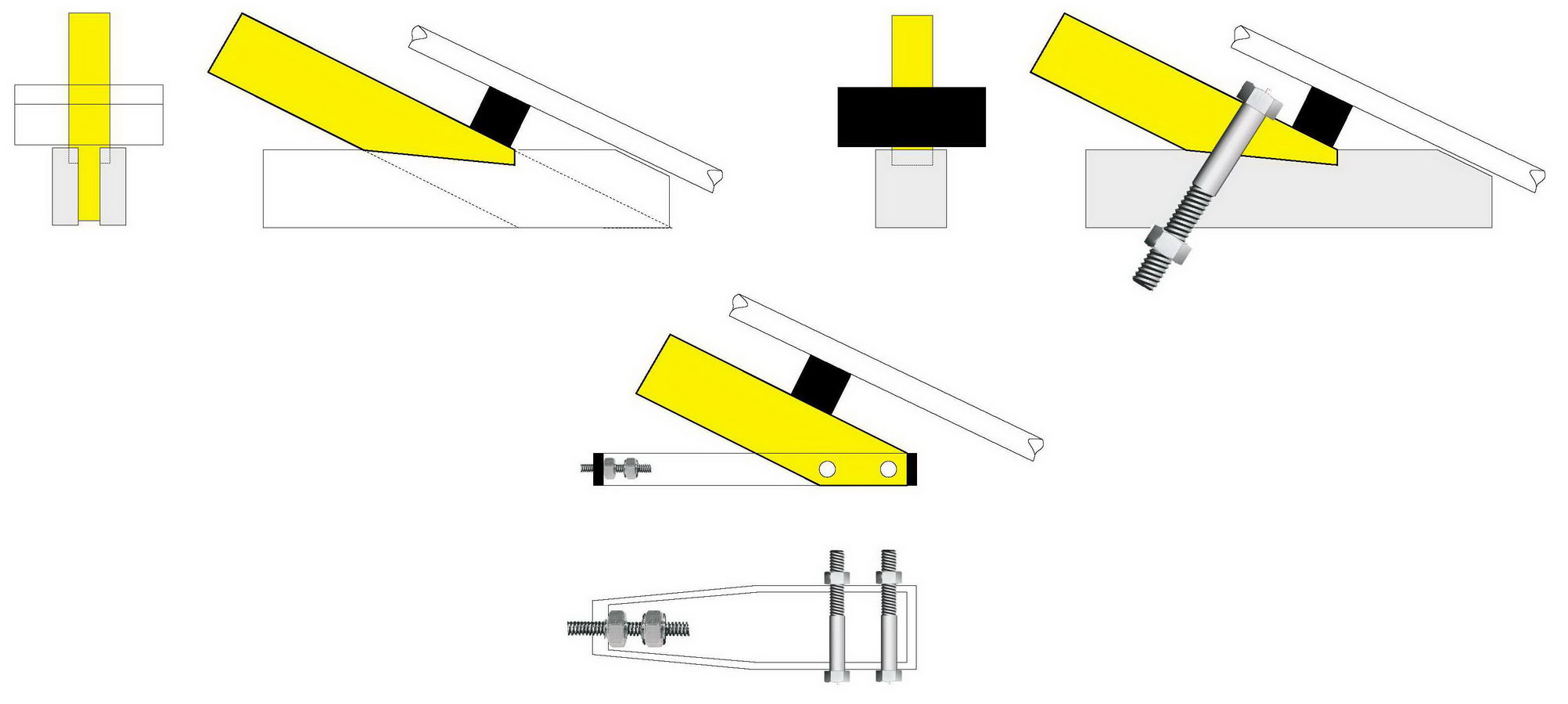

Bas d'un arbalétrier

Charpentes bois traditionnelles Charpentes bois traditionnelles

Les efforts ne se font pas sur les boulons ils servent juste au maintien en place des bois.

Par câble:

on peut régler la tension
Inconvénients:
on ne pourra pas suspendre un plancher
La chaleur et la dilation des ferrailles si de gros écart de températures vont faire varier les contraintes.

Avec 2 moises

monter la ferme avec des serres joints.
Les bois en place on met le boulon de serrage des moises

Tenons et mortaises de charpente

Charpentes bois sans pannes traditionnelles

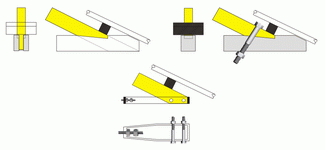

Charpente assemblages tirant arbaletrier

Charpentes bois sans pannes traditionnelles

Charpente le trait de jupiter

Charpentes bois sans pannes traditionnelles

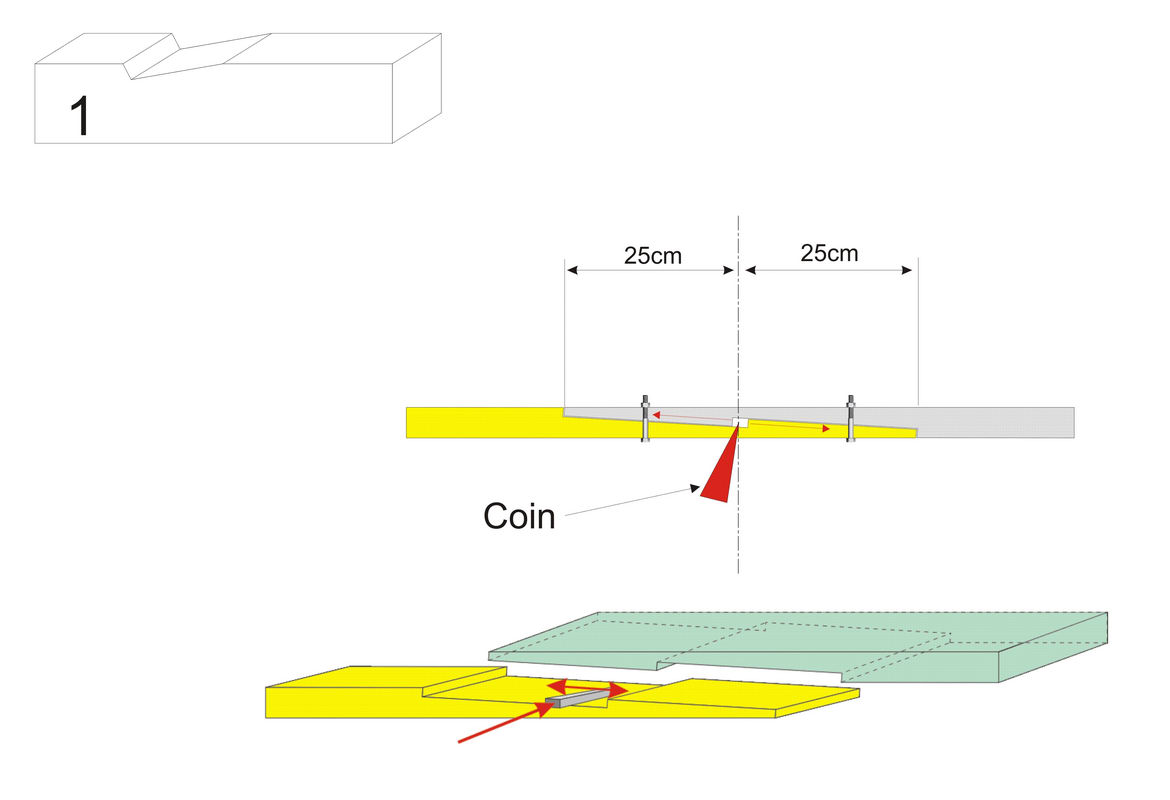

Coupe au réglet de charpente

Charpentes bois traditionnelles Charpentes bois traditionnelles

On retrouve cette coupe N°1 sur tous les bois.
Elle sert a encaisser les charges et faire travailler les bois de façon optimum sans les affaiblir.
On évitera les tenons mortaises qui affaiblissent les bois. Si pour des raison esthétique on veut en mettre: s'assurer qu'il n'y a pas de charges importantes ou surdimensionner pour garder une section de bois suffisante.

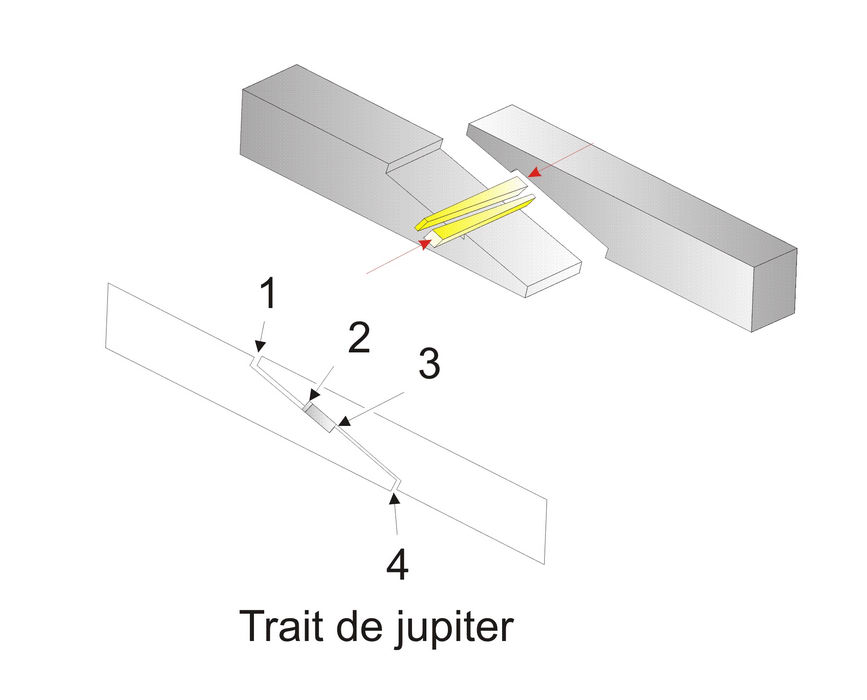

Trait de jupiter

L'autre partie du schéma montre comment rallonger un entrait qui travaille à l'extension pas à la flexion. La coupe sera souvent boulonner entre 2 fers plats sur toute la longueur de celle-ci.
Préférable à un boulonnage direct comme sur le schéma.

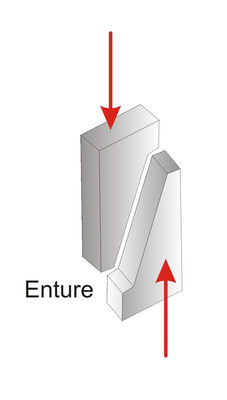

Entures

Charpentes bois traditionnelles

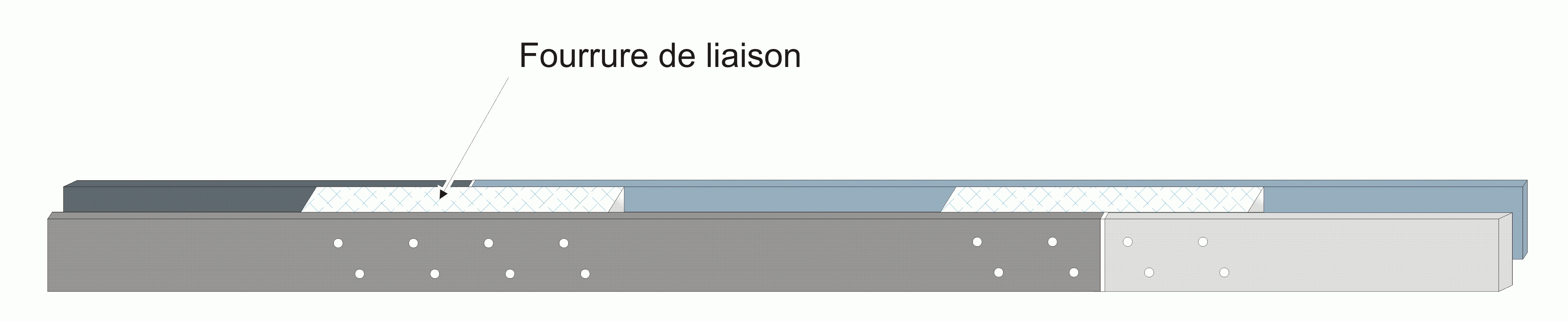

Rallonge pièces minces, moises

Charpentes bois traditionnelles

Rallonge de panne ou de chevron avec charge perpendiculaire

Charpentes bois traditionnelles Charpentes bois traditionnelles

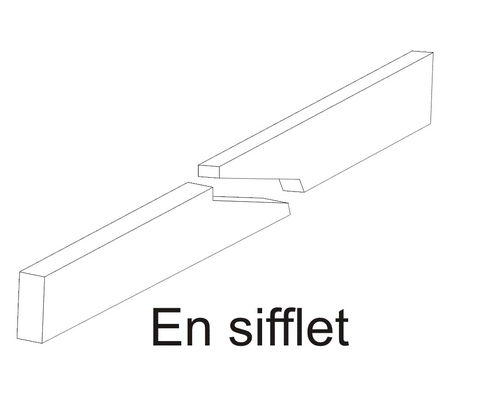

Coupe en sifflet

Jamais dans le vide toujours sur un appui.
Jamais droite cas N°1
En sifflet N°2. Attention au clouage... voir à droite vérifier l'alignement
Attention à l'endroit cas bleu N°3 même si la coupe est bonne et sur un appui un chevron court peut être en bascule à cause de la charge la plus importante à cette endroit.
Solution inverser voir N° 5 vert cas correct. point à charge mini, et aucun risque de bascule.

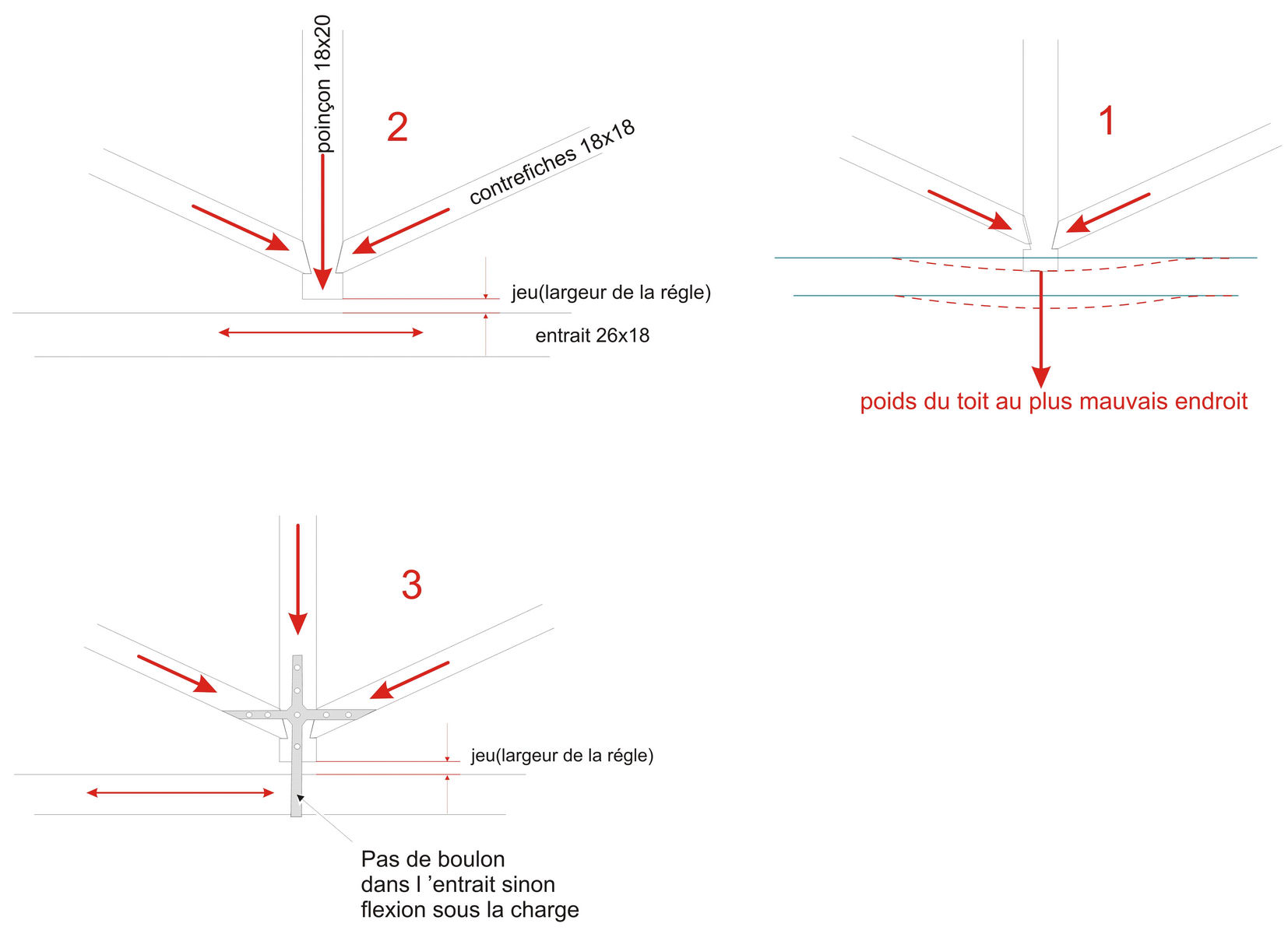

Attention de ne pas changer le sens des contraintes

Charpentes bois traditionnelles

Un entrait travaille à l'extention c'est pourquoi on peut utiliser un câble, jamais en flexion.
S'il n'y a pas de jeu sous le poinçon N°1, si on boulonne l'entrait et le ferrage N°3 (largeur d'un réglet de charpente) c'est ce qui arrivera.
Ce jeu sous le poinçon sous l'entrait au niveau du ferrage sera variable selon le poids de la couverture tuiles neige etc.

Charpentes bois traditionnelles Charpentes bois traditionnelles

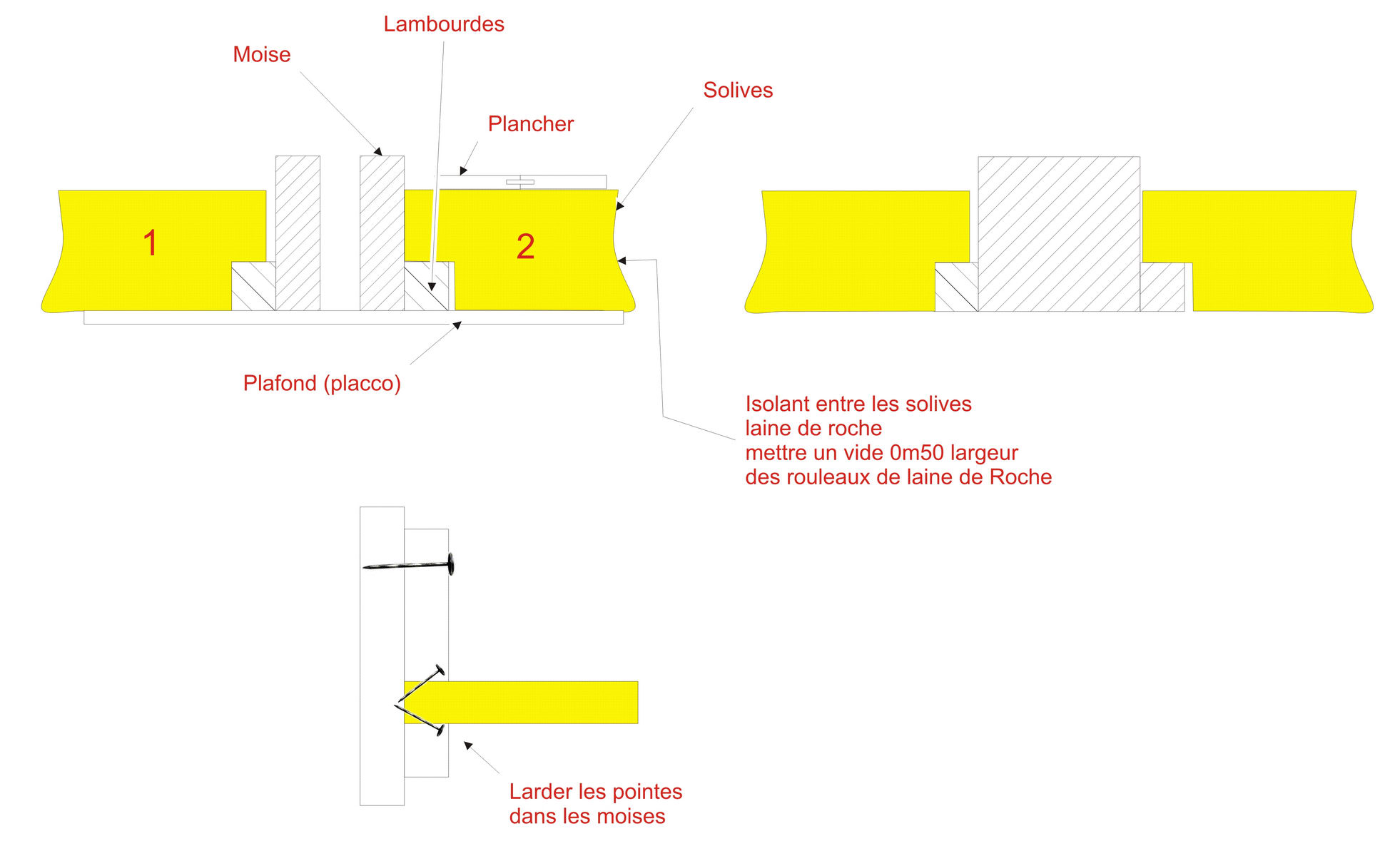

Solives moises parquets isolant

Mettre le jeu sur la lambourde N°2
Attention au vide entre solives largeur de l'isolant.
Tous les joints parquets plafonds et se font sur les solives pour éviter flexion, désafleur, poussières etc
Les pointes L= 140 160 lardées sur les moises supportent l'effort des solives. Attention aux fentes.

Des équerres qui emploient des vis de petit diamêtre n'auront jamais la section de 3 crosses (pointes de 160) donc résistance moindre au cisaillement. Par contre pratique mais cher.

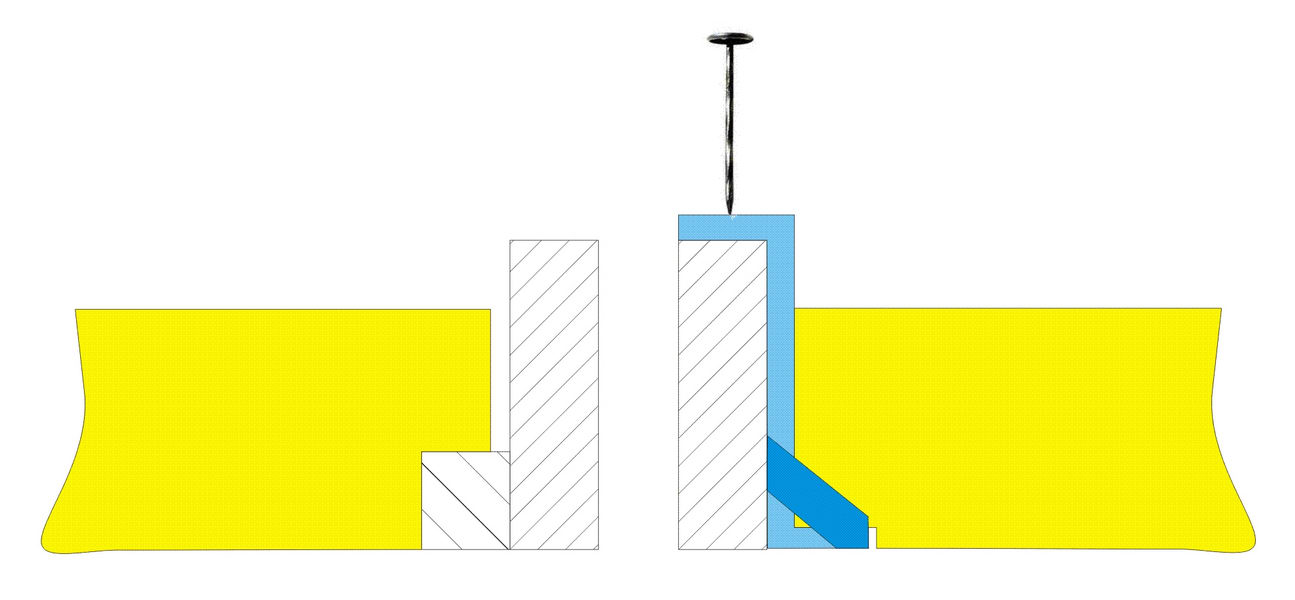

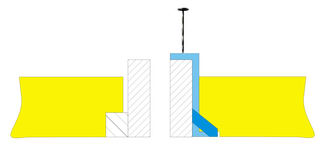

La ferraille mécaniquement idéale
à cette situation n'existe pas elle serait du genre croquis de droite en bleu facile à réaliser soi même cependant. Une pour chaque solive.
La pointe sert juste à positionner la ferraille.
Aucun effort, clouage mini, pas de fente "le top de la ferraille". On peut envisager des solutions mixtes (renforts)

Mettre des étrésillons sur le solivage afin de lui donner de la raideur et répartir les efforts.

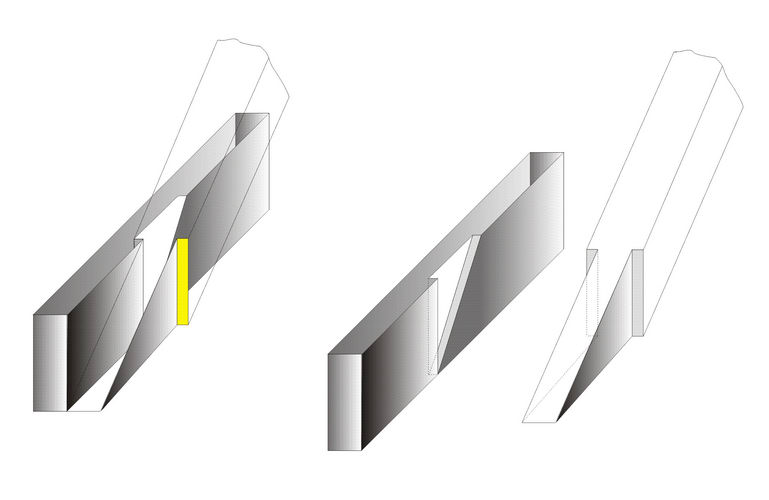

Charpente bois : moises, arbalétriers, ferme:

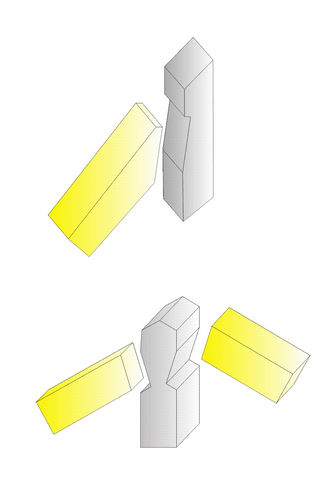

Arbalétriers, poinçon:

Charpentes bois traditionnelles

Ce sont les bois qui travaillent. Les efforts ne sont pas sur les ferrailles.

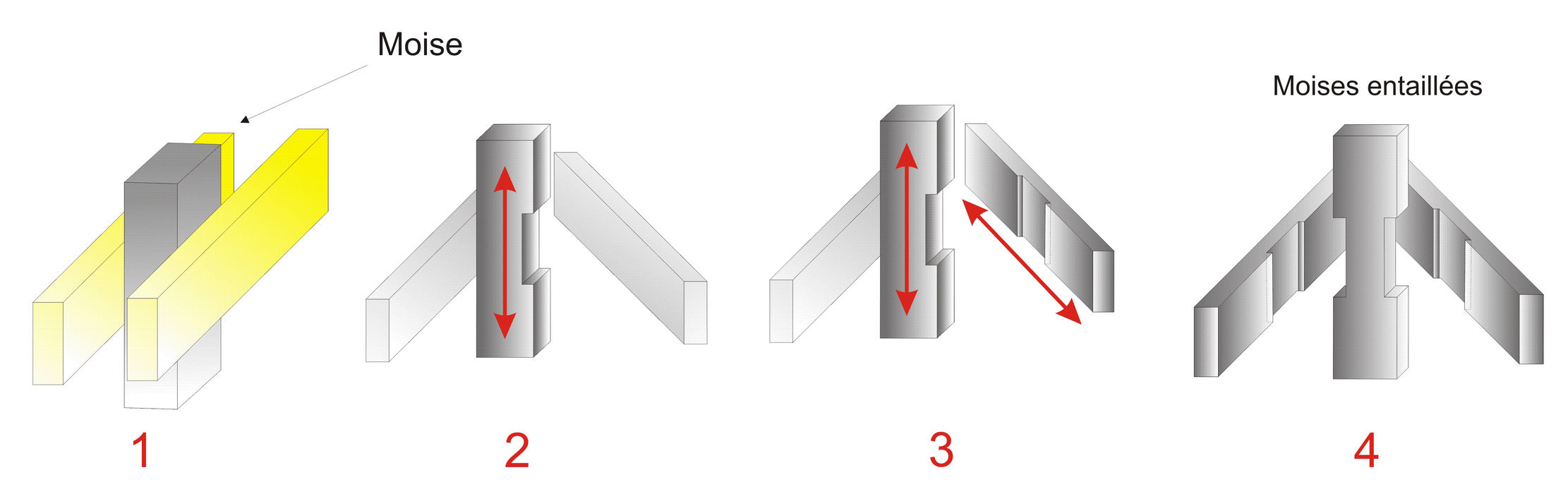

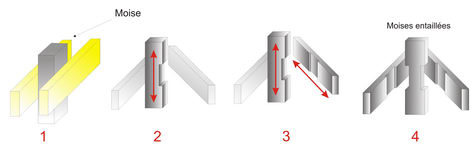

Charpente bois : assemblages des moises:

Ce sont les bois qui travaillent. Les efforts ne sont pas sur les ferrailles. Suivant la coupe les bois boquent un sens d'effort. Attention de ne pas affaiblir les sections. Charpentes bois traditionnelles

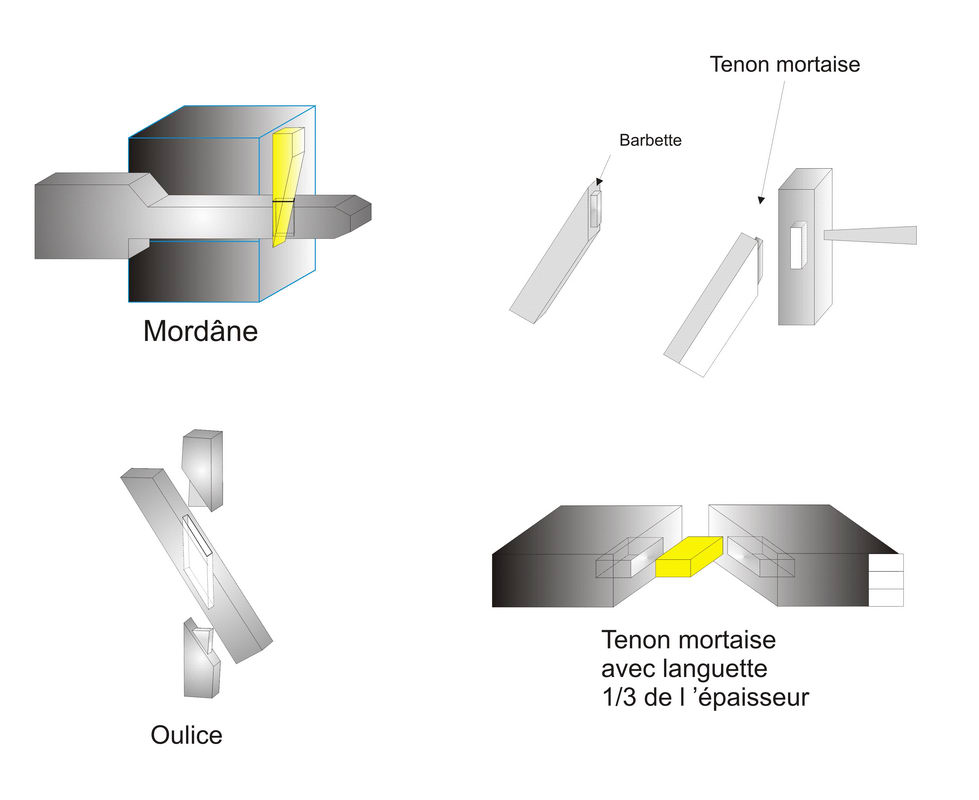

Assemblages en charpente tenon, mortaise, mordâne, abouts

Charpentes bois traditionnelles

Tenon mortaise mordâne ... uniquement pour l'esthétique quand il n'y a pas d'efforts déconseillé car ils diminuent trop la résistance des bois. Charpentes bois traditionnelles

Un peu de documentation sur les charpentes




Assemblage par clou »

Vidéos la meilleure solution pour vôtre sol »

PDF planseisme.fr»

Electro portatif »

Les assemblages en bois »
