Théorie ou bon sens ? pour le charpentier bois traditionnel

Les forces en présence sur les charpentes bois traditionnelles

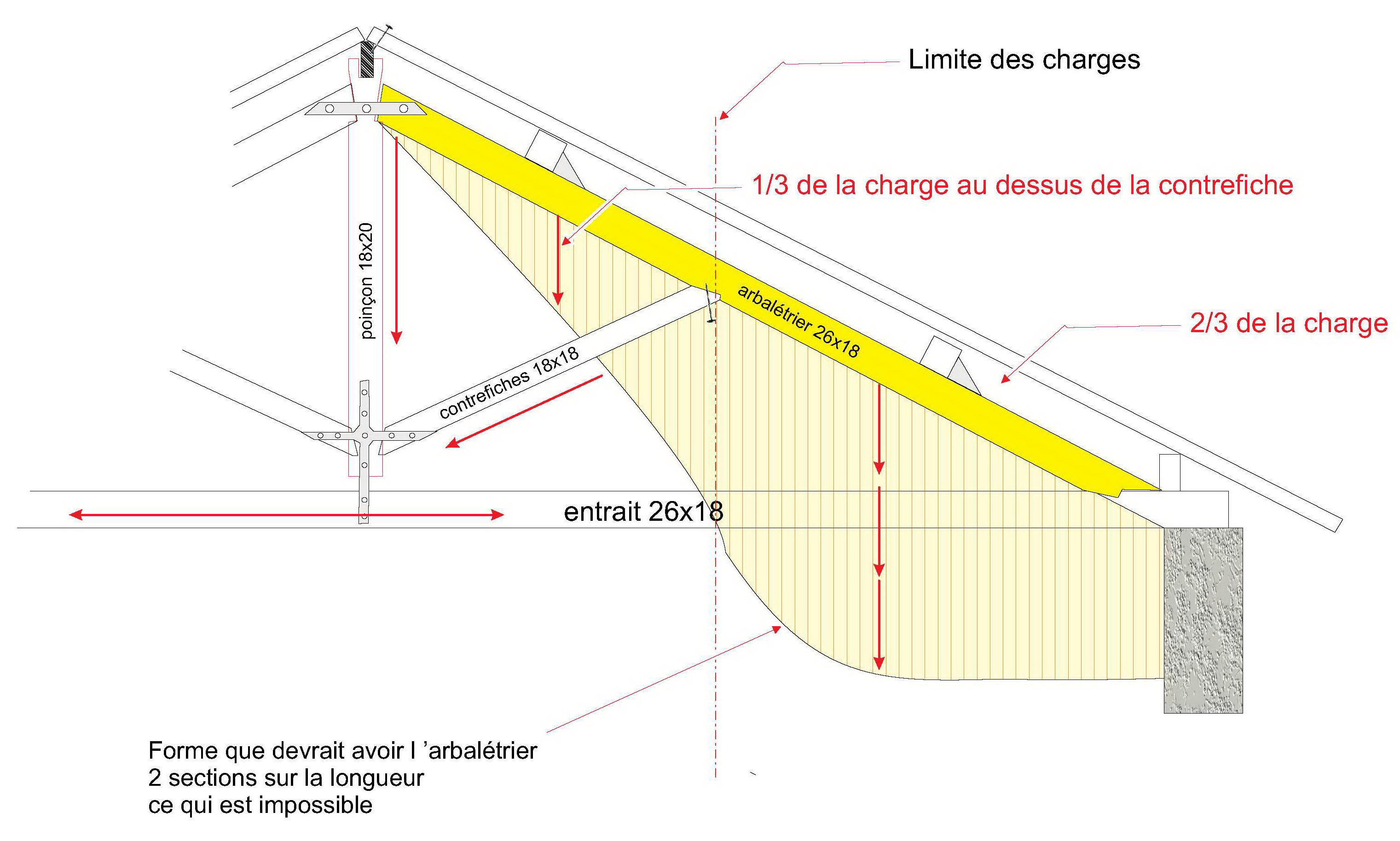

Forces en jeu sur l'arbalétrier d'une charpente bois

Forces en jeu sur l'arbalétrier charpentes bois traditionnelles

Ceci explique pourquoi l'entrait peu être un câble et qu'il ne faut jamais mettre le poids du toit sur la partie la plus faible le milieu l'entrait travaillerait à la flexion au lieu de la traction.

C'est ce qui arrive si l'étrier est monté avant la pose.

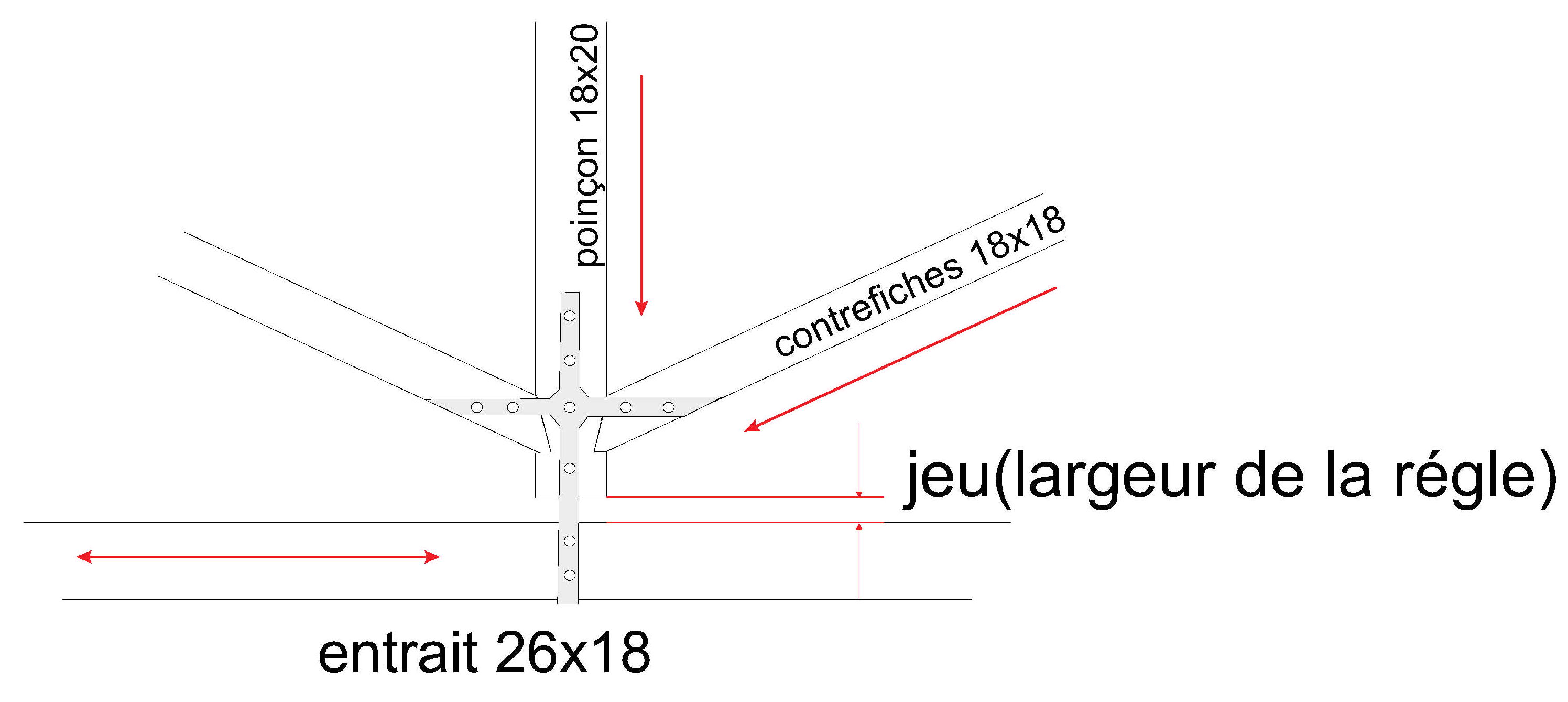

Attention au jeu sous le poinçon de la ferme

Suivant les charges le poinçon monte ou descend, en appuyant sur l'entrait celui-ci ne travaille plus en extension mais en flexion au plus mauvais endroit. Une erreur classique des gens qui ne sont pas du métier ou des mécano.

Forces en jeu sur l'arbalétrier charpentes bois traditionnelles

Cet étrier ne doit être monté que lorsque toute la couverture est posée chevrons, voliges, tuiles ce qui provoque la descente maxi du poinçon.

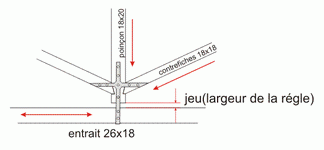

S'assurer du jeu entre poinçon et entrait voir ci dessous, ce qui laisse encore au poinçon la possibilité de descendre et garantie un travail à l'extension de l'entrait. (voir fig ci-dessus)


La pente et couverture du toit




Problèmes de couverture en charpente

couverture du toit en charpentes bois traditionnelles

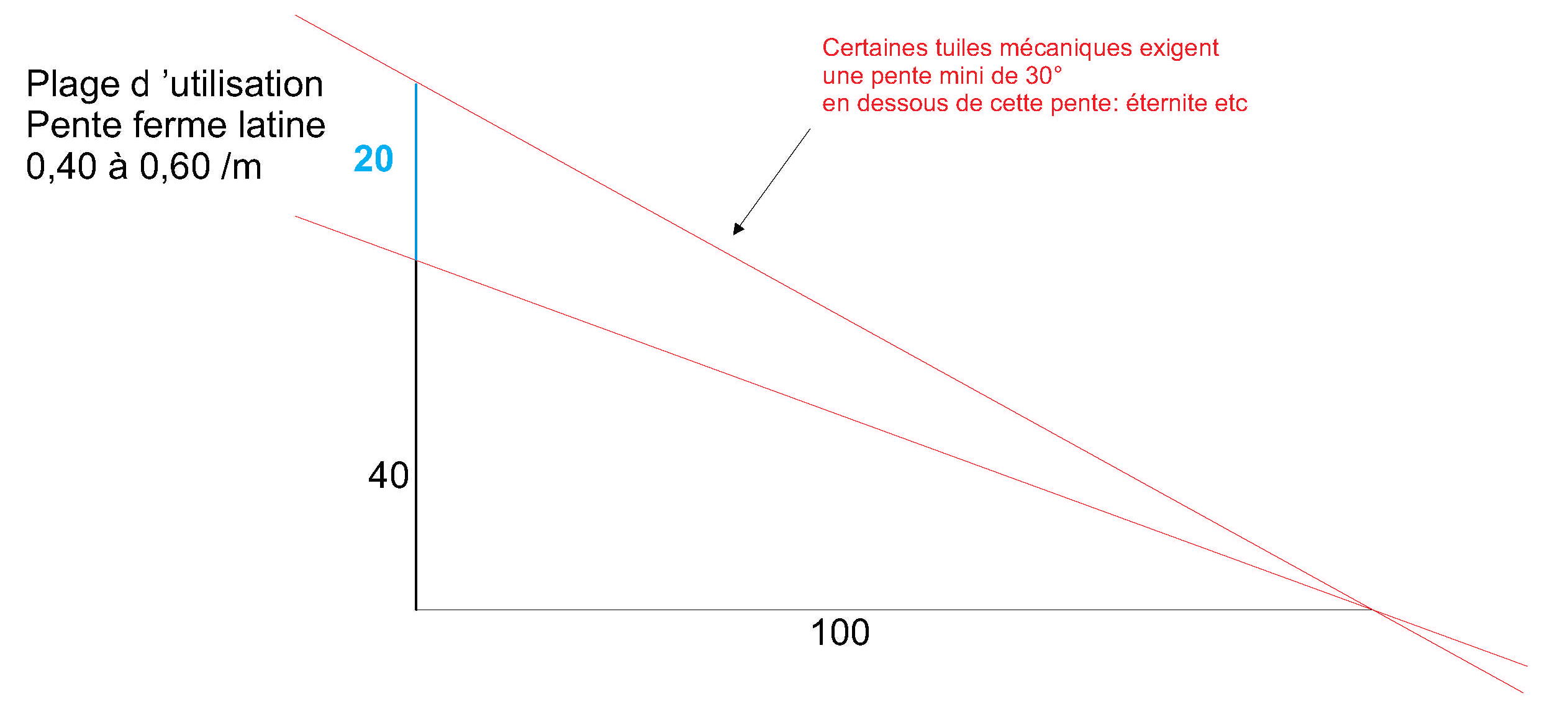

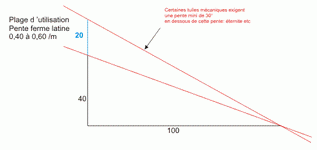

Certaines couverture exige une certaine pente: au moins 30° pour la tuile mécanique etc.

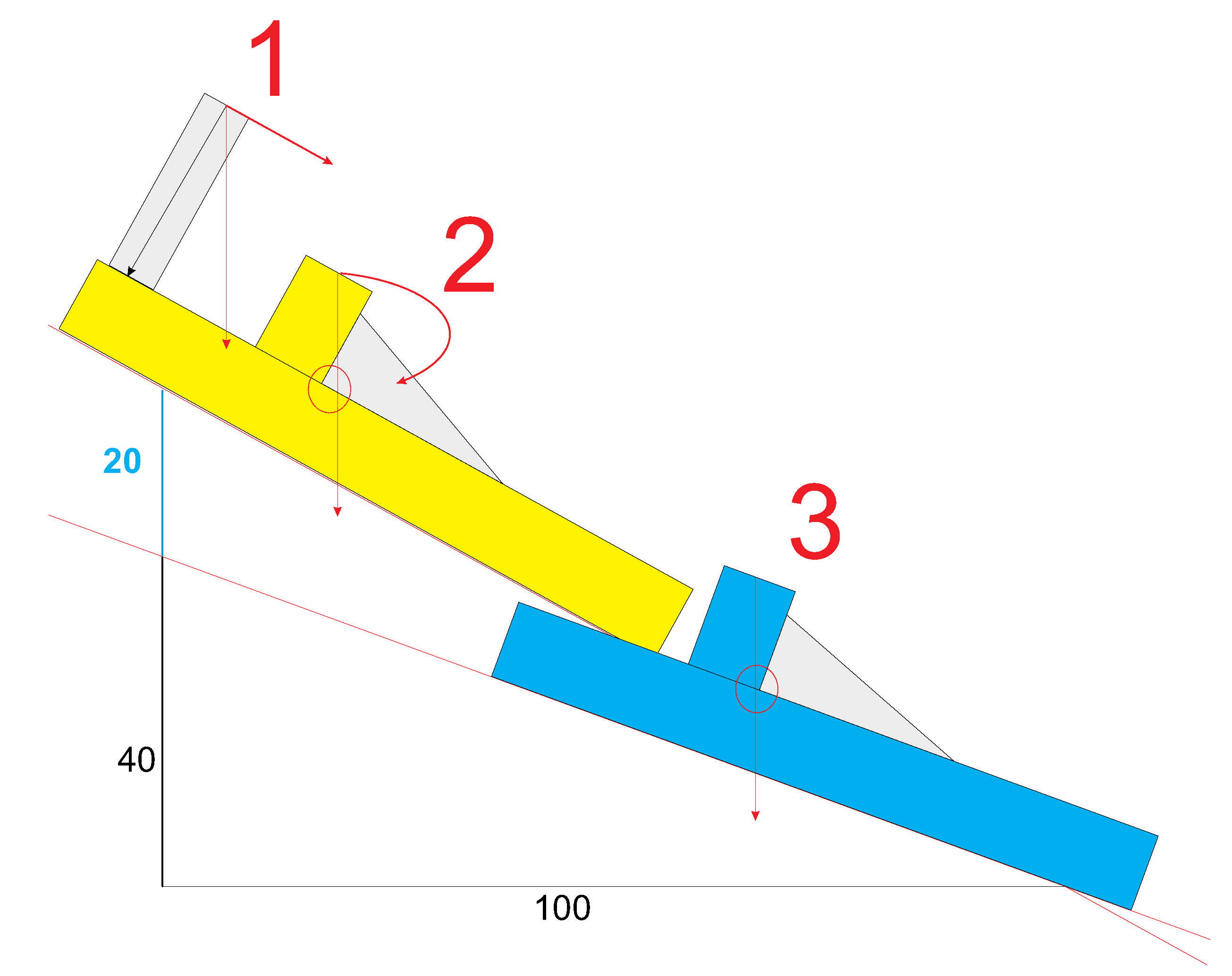

Problèmes de la hauteur des pannes: attention à la hauteur.

épure et pente du toit en charpentes bois traditionnelles

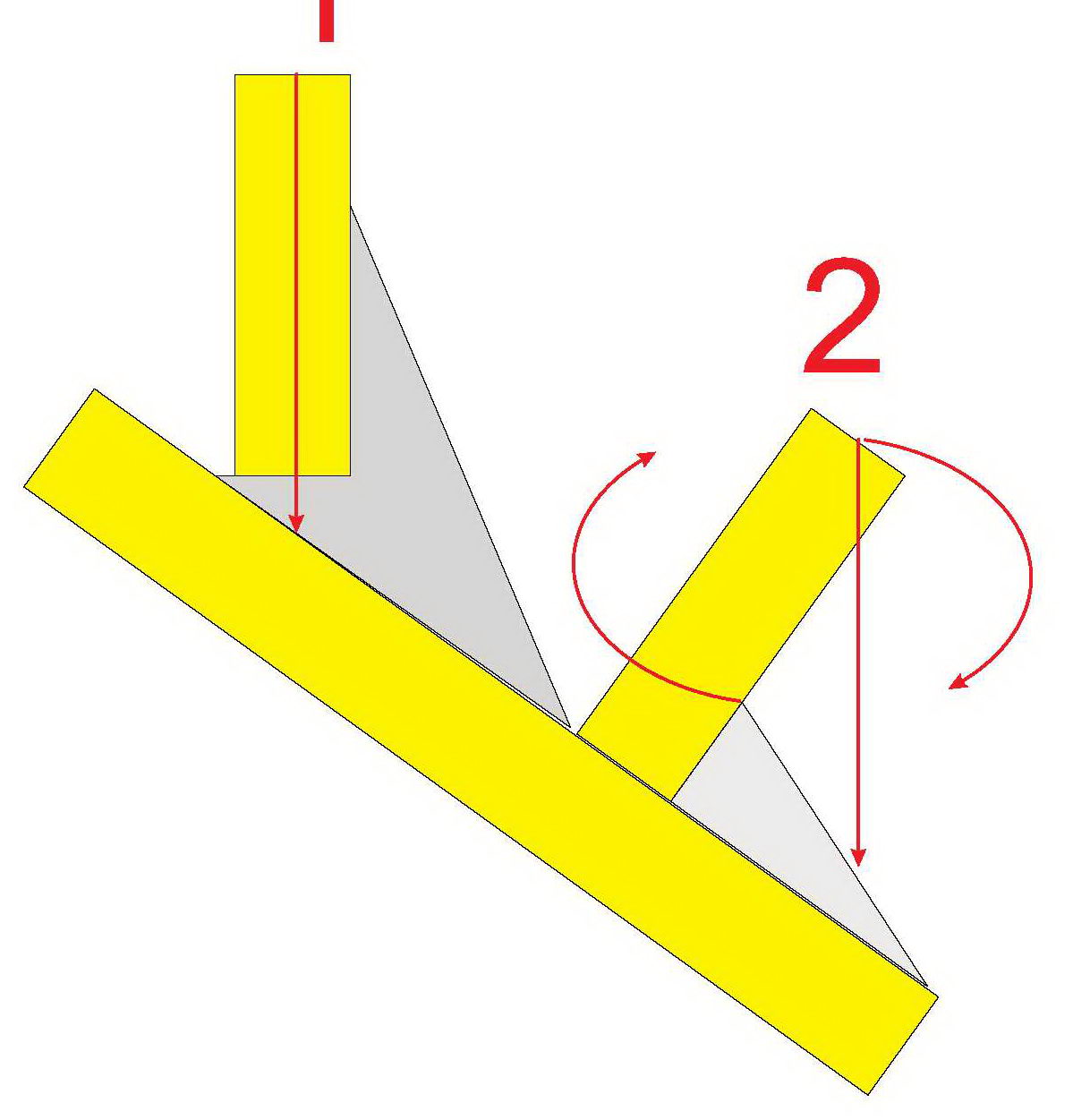

Comme on le voit une simple épure permet de choisir dans les tableaux la hauteur optimum. En rdm le moment d'inertie est le produit de la base x le cube de la hauteur divisé par 12. Il faut éviter que la panne s'appuie sur l'échantignole qui est juste là pour la maintenir en position.

Règle :

  • toujours utiliser un élément au maximum de sa fonction.
  • Faire supporter par une échantignole est une erreur il faut la diminuer au maximum.
  • Idem on ne fait pas supporter au ferrage boulons, pointes la charge des bois, ces éléments sont là pour le maintient ne position pas pour supporter les efforts.
    Tendance au mécano moderne détestable(les anciens s'en moquaient avec des remarques du genre: le fer attire la foudre...). Un professionnel évite des mettre des pointes, un bricoleur en met partout.

Une solution: l'échantignole (plus sophistiquée).


l'échantignole en charpentes bois traditionnelles

Attention l'effort sur la panne ou l'échantignole ? une question de pente.

Mettre du fer partout ?

l'échantignole en charpentes bois traditionnelles

Ce n'est pas une obligation.

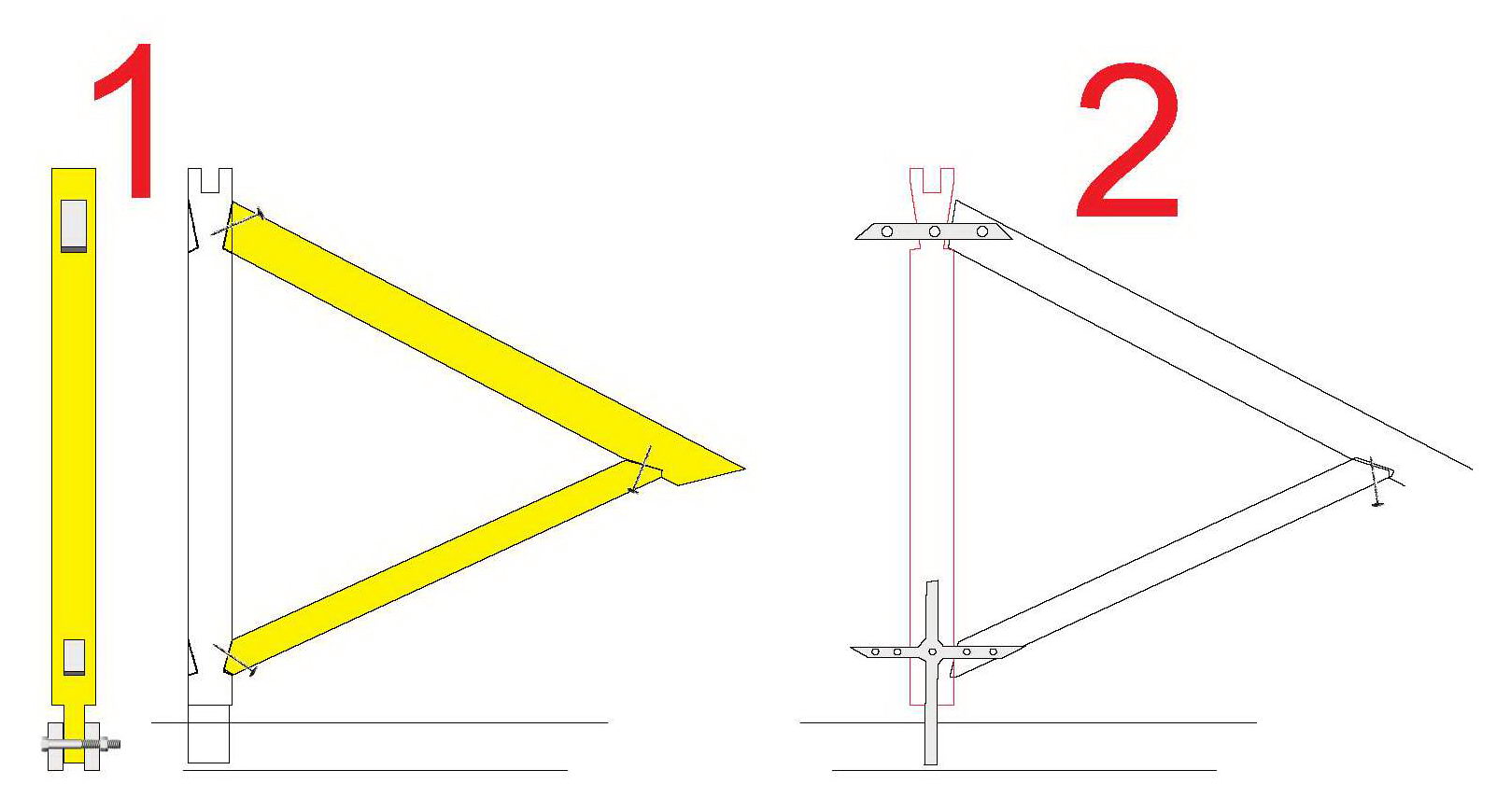

La solution 1
avec des entailles permet de tenir la ferme juste avec des pointes.
Les moises sont boulonnées sous le poinçon après que la couverture soit posée lorsque la charge est maximum..

la solution 2 :
est pratique mais les bois (moisent ne travaillent pas normalement) misent avant la pose.
Elles permettent une fabrictaion en atelier au lieu d'un montage sur place.
